序号

名称

单位

数量

备注

1

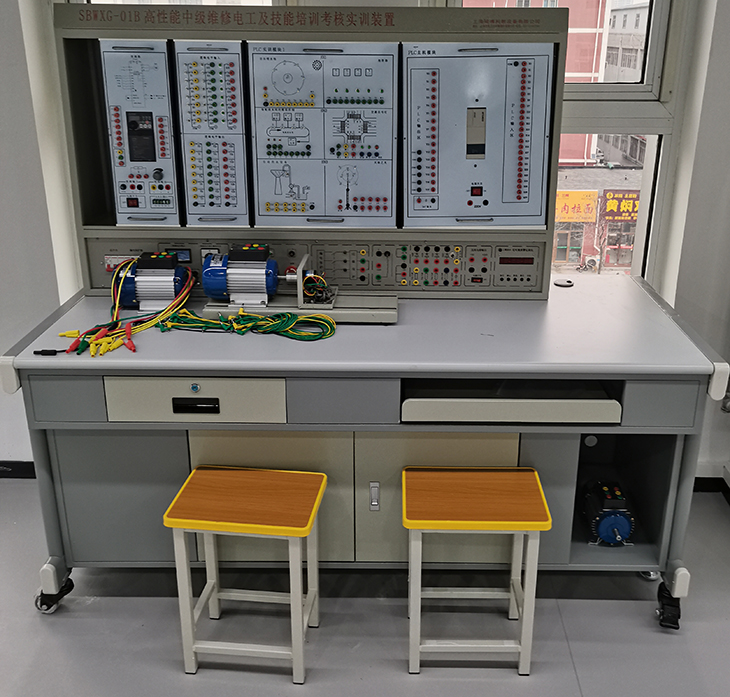

实训台

台

1

铁质双层亚光密纹喷塑结构，考虑放置电脑位置。

2

电源控制箱

个

1

按厂家要求

3

电气控制实训单元挂箱及电机

块

1

维修电工实训组件（一）（含实训项目要求内容）

块

1

维修电工实训组件（二）（含实训项目要求内容）

块

1

维修电工实训组件（三）（含实训项目要求内容）

块

1

维修电工实训组件（四）（含实训项目要求内容）

台

1

单相电容启动电动机AC220V

台

1

三相鼠笼电动机AC380V（Y）

台

1

三相鼠笼电动机AC380V（Y/△）带速度继电器

台

1

双速异步电动机AC380V（△/YY）

4

PLC主机挂箱

套

1

配西门子S7-200 Smart  SR40 主机、I/O（24路数字量输入，16路数字量输出），配RS-485通迅口、PC/PPI通讯编程电缆、通讯网线等

5

PLC实训模块1

块

1

抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光

6

PLC实训模块2

块

1

自动送料装车/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机

7

PLC实训模块3

块

1

四层电梯/基础实验/中间继电器

8

PLC实训模块4

块

1

机械手控制/自控成型机/加工中心

9

电机导轨及光码盘测速系统

套

1

含光码盘测速系统一套，导轨1幅，道轨平整度好，无应力变形，同心度好

10

变频器实训组件

件

1

ACS550-01-03A3 带操作面板

11

通讯编程电缆及两端带插头网线

根

1

12

7寸昆仑通态触摸屏MCGS

个

1

有串口、以太网口、USB接口，触屏灵敏，真彩色、配送关连接数据线等，能与所采购的西门子S7-200 Smart 匹配，下装有关程序好，来了可直接使用，配触屏培训教程和软件。

13

PLC软件

套

1

PLC仿真软件

近年来，伴随着我国职业教育的大力发展，越来越多的学子有机会进入高等院校进行深造。然而伴随着学生人数的增多，学校的许多教学资源面临严峻的考验，特别是在师资以及实验设备上表现得尤为突出。这明显违背了职业教育强调"做与学一体化"培养技能型人才的目标。与此同时，实验设备因实验频率的提高必然导致损耗的加剧，增加了教学成本，这也是各学校面临的主要困难。为弥补PLC课程教学设备的不足，设计了一种基于不同品牌PLC的虚拟化仿真系统，该系统不仅可以直观、动态地模拟PLC在各种场景下的运行状态，还可通过该系统直观地显示PLC以及其他传感器的动作状态。虚拟化系统的引入有效地解决了原先仅使用PLC仿真而造成的教学枯燥无味、程序抽象难懂的问题，实现了PLC运行过程所见即所得的动态演示效果，进而达到较好的教学训练效果。

一、仿真功能

PLC仿真实训能和西门子、三菱、信捷、台达等PLC实物进行通信，用户使用网线、串口通信线将电脑和PLC连接到一起。也可以与虚拟PLC进行通信，用户这样就能让学生在实验室实物PLC数量不足的情况下每人都能用电脑进行PLC编程仿真。一体化数字孪生系统采集到PLC的I/O输入输出，可以通过钮子开关、轻触开关、拨码开关来改变PLC输入的值，然后根据PLC输出的值来控制相对应的LED灯亮灭、数码管显示、电机旋转。

二、模块功能

PLC仿真实训包含了：抢答器、音乐喷泉、装配流水线、交通灯等20多种典型常用工程应用模块。用户可以用鼠标旋转、缩放、移动各个模块从不同角度更方便地查看模型。界面中还有详细的I/O分配表、I/O状态监控，能让用户每时每刻监控PLC输入输出状态。打开PLC综合仿真系统后系统会进入主界面，在主界面中用户可以点击开始仿真按钮进入模块选择界面。

PLC仿真实训在模块选择界面中共计有20多种模块选项，用户可以选择所需要的模块，用户可以点击下拉菜单查看更多模块。选择好模块后用户可以点击左侧的大图标按钮进入该模块的模拟仿真。PLC仿真实训提供有：抢答器、音乐喷泉、装配流水线等20多种模块。

进入模块仿真后用户可以看到该模块的三维模型，用户可以用鼠标对该模型进行缩放、平移、旋转操作，每个模块上面都配有开关、LED灯等元器件，用户可以点击钮子开关、轻触开关、拨码开关来切换开关状态。用户可以点击实物PLC、虚拟PLC按钮进入对应的仿真，用户可以点击显示状态监控按钮监控当前IO状态，点击打开IO分配图显示IO分配状态。

14

电工连线

套

1

4自锁线32条：长100CM 蓝10条、绿10条、红2条、黑2条、黄2条（满足配置使用要求）；

4自锁线10条：长30CM 黄2条、绿2条、红2条、蓝2条、黑2条。（满足配置使用要求）

4护套自锁线17条：长100CM 黄5条、绿5条、红5条、黑2条；（满足配置使用要求）

4自锁线10条：长30CM 黄2条、绿2条、红2条、蓝2条、黑2条。（满足配置使用要求）

15

实验说明书

套

1

指导学生实训

16

初中高技师电工技能仿真教学软件

套

1

初中高技师电工技能仿真教学软件
电工基本实训包括：电气测量（1个：仪器使用）、内外线（7个：供配电基础、工具使用、导线连接、人工急救、照明线路123、电力拖动（3个：三相异步机单向转动控制、三相异步机正反转控制、三相异步机两地控制）、电子技术（5个：延时电路、稳压电源电路、整流滤波电路、单管放大电路、可控硅调光电路）共16个实训项目；
电工初级实训包括：电力拖动（10个：手动顺序控制与测量、能耗制动控制与测量、星-三角启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机的控制）、电子技术（3个：二极管整流电路、串联型稳压电源电路、延时开关电路）共13个实训项目；
电工中级实训包括：电力拖动（10个：正反转能耗制动与无功计量、双速电动机控制、Y/△启动及顺序控制、三速电动机控制、直流电动机正反转及调速与制动控制、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制）、电子技术（6个：电流负反馈电路、电压负反馈电路、单相可控硅整流电路、差分放大可调稳压电路、运算放大电路、与非门电路）、电气测量（3个：电感线圈参数的测量、三相负载的测量、变压器组别测定与验证）、PLC控制（6个：PLC的工作原理、程序的执行过程、电动机的起停控制、电动机的正反控制、电动机循环正反转控制、三速电动机控制、）共25个实训项目；
电工高级实训包括：电子技术（7个：运算放大器的应用电路、异步计数器的级联、定时交流开关电路、脉冲式隔镍电池充电电路、计数调光开关电路、多地单键控制开关电路、同步计数器电路）、单片机（10个：查找大小数、航标灯控制、计数报警器、数码管显示、循环灯点亮、霓虹灯控制、算术运算器、继电器控制、倒计时音乐报警器、数据传送、彩灯循环控制、数码管的点亮控制、大小球传送装置的控制、简易机械手的控制）、PLC控制（6个：星/角起动控制、电动机的正反转能耗制动控制）共23个实训项目；
电工技师与综合实训包括：PLC控制（21个：电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、工业刨床的控制、中央空调冷却水泵的控制、小推车的控制、停车场车位控制、变频器的PU操作、变频器的EXT操作、变频器的组合操作、手持编程器的操作、传感器的使用、气缸的使用、变频运输三维分选装置、步进运输坐标式四维分选装置、单相调速运输龙门式分选装置、X62W 铣床、Z3050摇臂钻床、CA6140型车床）；电子技术（4个：整流电源电路、光敏传感器检测电路、温度传感器电路、信号比较输出报警检测电路）；电力拖动（2个：车床电气控制系统、钻床电气控制系统）、变配电和电力保护（13个：ZB50使用、10KV小电流接地系统的漏电选线保护、10KV线路微机保护单元性能测试1、10KV线路微机保护单元性能测试2、04KV低压线路微机保护单元性能测试、电动机低电压保护、电动机负序过电流保护、电动机过负荷保护、变压器带载自动调压运行、泄漏电流试验、直流耐压试验、交流耐压试验、变压器微机保护单元测试）共40个实训项目。提供动画类素材：370个以上，编程类素材：310个以上，视频素材：3个以上。
