2025年4月28日电工基础技能综合实训设备,电气技能实训装置

SBWK-960A电工基础技能综合实训设备

一、实训室建设目标

电工基础技能综合实训设备、电气技能实训装置、电气控制系统装调实训室设备、系统的学习与实训，使学生深入掌握交、直流电路的核心知识，熟练运用电力拖动中常见的控制电路，并熟练掌握故障诊断与排除的技巧。此外，学生还将对多种电力拖动电路以及电梯中的相关电路有全面而深入的了解，为其在电气领域的发展奠定坚实基础。

为了满足维修电工、电气控制、工业控制三类实训教学的多样化需求，我们精心设计了实训内容，能够支持初、中、高级（选配）维修电工技能鉴定。实训内容涵盖接触器继电器机电控制，同时融入工业控制（世赛）竞赛培训元素，确保学生在实践中不断提升技能水平。此外，实训设施具备升级改造的灵活性，可适应多种PLC控制方式，并有效实施理实一体化的教学与实训，全面提升学生的综合素质。

在实训过程中，学生将全面掌握维修电工的基本常识和技能，包括室内线路的安装、接地装置的安装与维修、各种常用电机的拆装与维修等。此外，学生还将学习常用低压电器及配电装置的安装与维修、电动机基本控制线路的安装与维修、常用机床电气线路的安装与维修、电子线路的安装与调试以及电气控制线路设计等专业知识。同时，学生还将学习可编程控制器的应用，为未来的职业发展拓宽道路。

电气考核实训装置致力于培养学生的工程实践能力，同时兼顾工程设计能力的培养。通过实训教学，学生将提高实际操作技能，增强就业竞争力，以最佳状态适应岗位需求。我们坚信，通过我们的努力，学生将能够在电气领域展现出卓越的能力，为未来的职业发展奠定坚实的基础。

电气考核实训装置主要由实训桌、主机箱、外接仪器工作电源箱、实训挂箱、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场，能完成电工基础电路，电机控制线路，照明配电的模拟操作，增加实训器材可完成PLC可编程综合应用线路，电子技术应用电路的综合实训等。通过一系列项目实训培养学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

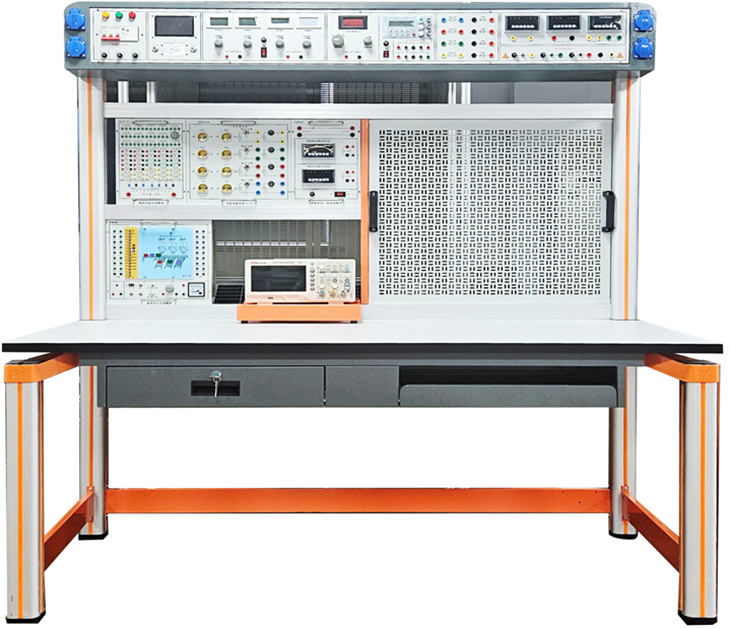

（参考图）

二、特点

1、实训采用网孔板与挂箱相结合的方式，实训操作方便、更换便捷、易扩展功能或开发新的实训项目，动手能力强，接近工业现场。

2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制多门学科的技能训练。

3、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护功能。

5、380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载电流超过设定值系统即切断总电源，确保设备的安全。

三、技术性能

1、输入电源：三相四线制～380V±10% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×700mm×1750mm

四、实训装置基本配置及功能

（一）主机箱

主机箱安装在实训屏顶部，为铁质双层亚光密纹喷塑结构，铝合金面板，为实训提供安全用电保护、380V交流电源、直流稳压电源、恒流源、实训器件等。

具体功能如下：

1、控制及交流电源部分

提供三相固定380V交流电源，相间、线间及直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

★2、实验室智慧用电安全控制系统功能：

智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

1）智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！

2)手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。

3)PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！

4)后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：

①包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间！

②包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。

5)报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。

6)用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。

现场需对功能逐一演示，提供有效、权威的证明文件，佐证该产品的可靠、安全、合法性。

3、直流电源部分

（1）提供双路0-30V连续可调，直流输出2A稳压电源，内置式继电器自动换档，多圈电位器连续调节，使用方便。有数字电流电压表指示。

（2）低压直流稳压电源：+5V，±12V、+24V，具有短路保护功能。

（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

★4、智能数字测量电表：

（1）智能功率、功率因数表1只

1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（2）智能交流电流表1只:测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

（3）智能直流电流表1只：测量范围：0-5A, 设置10mA/500mA/5A三档量程，六位数码显示测量值。仪表采用现代化技术，数码中文显示，具备智能化、数字化，上位机通讯功能，通过按键能够对仪表进行设置操作,量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★5、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

（二）实训挂箱及网孔板等：

1、网孔板1块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，装有把手，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小700mm*640mm左右。实训时置于实训屏中右部，可取下放置桌面装配元件。

2、元气件实训挂箱：配有多个实训挂箱，实训挂箱实训时挂在实训屏左边特制铝材滑槽内，铝材3根，可挂二层挂箱。挂箱内装有电阻:10Ω、51Ω、100Ω、200Ω、330Ω、470Ω、510Ω、1KΩ、10KΩ、30KΩ、1MΩ。二极管：IN4007。电容：1000pF、2000pF、6800pF、0.01uF、0.1uF、2.2uF。电感：4.7mH、10mH。电位器：470Ω、1KΩ、10KΩ。开关：3只。

3、外接仪器工作电源及智能焊台挂箱：内嵌多组交流220V仪器仪表工作电源翻盖安全插座与一组60W嵌入式焊台，外接仪器仪表用电安全，操作方便。

4、器材配备一套

5、三相交流电机1台：380V/180W，铝质外壳。

6、示波器支架1付：放置示波器等仪器。

（四）实训桌

实验桌规格为1600（长）*700（宽）*1750（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂、表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套模具成型塑料堵头。桌子配有一键一抽，底部配有电脑主机托板。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于200kg。

实验桌后面二支桌脚向上延伸，配上特制拉模成型的带滑槽横梁铝型材组成实训屏，实训时左边放置电气实训挂箱（2层）及示波器支架，右边装置网孔板等，实训挂箱、网孔板在实训屏上实训时上下方便，左右移位自如。实训屏顶部安装主机箱，实训屏底部安装实验仪器工作电源箱。

（五）学生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；

4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。

序号	名称	单位	数量	备注
1	电工实训主机箱	台	1
2	电工实训考核桌	套	1
3	学生凳	张	2	钢木方凳
4	网孔板	块	1	700mm*640mm
5	元气件实训挂箱	套	1	电阻:10Ω、51Ω、100Ω、200Ω、330Ω、470Ω、510Ω、1KΩ、10KΩ、30KΩ、1MΩ。二极管：IN4007 电容：1000pF、2000pF、6800pF、0.01uF、0.1uF、2.2uF。电感：4.7mH 电位器：470Ω、1KΩ、10KΩ 开关：3只
6	外接仪器工作电源及智能焊台挂箱	套	1
7	电气实训器材	套	1	表一
8	三相鼠笼异步电动机	台	1	380V/Y/△180W
9	示波器支架	付	1
10	常用工具	套	1	表笔1支、一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；尖嘴钳1把
11	恒温电烙铁及烙铁架	套	1
12	专用线	套	1	10根：长1000mm 黄2条、绿2条、红2条、蓝2条、黑2条； 10根：长500mm 黄2条、绿2条、红2条、蓝2条、黑2条。
13		根	1	电流测量导线
	实训说明书	套	1	指导学生实训
	配套教学资源	套	共1	注：购10台以下无些项配置

序号	名称	数量	单位	备注
1	单相电度表	1	只
2	电流互感器	3	只
3	兆欧表	1	只
4	钳形电流表	1	只
5	RT18-32X熔断器2P	1	只
6	RT18-32X熔断器3P	1	只
7	开关、插座、86底座、平灯头	各2	只
8	转换开关	1	只
9	旋转开关	2	只
10	13W日光灯	1	套
11	三相电动机拆装拉具	1	套
12	交流接触器	3	只	CJX2-0910 380V
13	辅助触头	3	只	F4-22
14	断路器	1	只	DZ108-20/10
15	3H按钮	2	只
16	热继电器	2	只	R16B-20/3
17	时间继电器	1	只
18	50W变压器	1	只	380V/220V+36V+6V
19	三相闸刀	1	只
20	走线槽	2	米
21	配套塑料卡与螺丝	100	套
