2023年9月13日 电气控制测试台,电气工作实训台
SBDQ-02电气控制测试台
电气控制测试台、机电控制实验室设备是基于S7-300PLC的西门子先进自动化实验室,改变传统的以单一PLC为基础的实验模式,通过PROFIBUS、PROFINET将PLC的控制技术、工业通讯技术整合在一起,并且配备实际的被控对象,使学生能够模拟实际工业自动化领域的控制,为其提供PLC应用技术良好的实践平台。结合开设的课程,阐述实验项目的设计思路。通过实验教学的实践证明,该实验室可以任意组合,实现需要的控制体系配置方案,满足多个课程的实验教学需要。
4.2主控制台
1）设备实训台
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品底部装有4个导向轮，方便实训台架移动，
分拣模块、机械手模块、三轴运动、机械传动模块可以放置在实训台上，整体结构为开放式和可拆装式。外形尺寸为：2500mm×700mm×1500
mm。
参考图
2）主要技术参数
a.供电电源：三相五线 380V±5％
50Hz；
b.使用功率：≤12.0kW；
c.框架材料：半弧形铝合金立柱框架；
d.桌面材料：高密度压缩板材制作，表面具有防静电桌垫；
e.封板材料：优质钣金；
f.通讯方式：以太网，profinet总线通讯
g.实验台尺寸：约2500mm*700mm*1500mm。
3）设备配置
a.主控制台电气元器件布置合理，线路敷设"横平竖直"，人机界面友好。
b.主控制台可编程控制器，电机控制器的控制IO端子，控制端子引至面板，输入端子采用用线快速插接，输出端子采用指示灯，实现控制功能，并配备20%冗余接线。
c.分拣模块、机械手模块、三轴运动、机械传动等4个分系统分别独立运行，也可以联机运行；
d.4个分系统触摸屏（HMI），可编程控制器（PLC）和电机控制器（变频器，伺服控制器，步进控制器）等安装至主控制台。
e.配备主控制台元器件之间、主控制台与4个分系统之间的电力，控制，通讯等连接接口及线缆。
f.配备可编程控制器及电机控制器与调试软件连接的通讯电缆。
g.主控备采用模块化结构，即 PLC
主机、触摸屏及各种场景控制单元，均为挂箱式，可根据实验项目、网络要求进行组合，
以后如果需要增加实验，只需添加部件即可。信号接口通过端子排引出到面板，避免长期训练，损坏PLC主机自身的端子。
h.实训导线：配备护套结构手枪插连接线，无氧铜抽丝而成插头采用实芯铜质件外套铍轻铜弹片，强弱电导线的插头插座尺寸分开。
i.
场景实训桌：采用铝合金导轨式实训台，以经氧化处理的高材质40mm×40mm、20mm×80mm铝合金作为设备主要框架材料，底部装有4个导向轮，方便实训台架移动，整体结构为开放式和可拆装式。
4）主要配置清单
|
序号 |
名称 |
型号 |
数量 |
|
1 |
工作台1 |
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3、直流电源、直流电压/电流表、直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200
mA、精度0.5级；
2.使用功率：12.0KW
4.框架材料：铁质双层亚光密纹喷塑结构；
4.桌面材料：高密度压缩板材制作，表面具有防静电桌垫；
5.封板材料：优质钣金；
6.通讯方式：以太网；
7.尺寸约：2500mm*700mm*1500mm。 |
1套 |
|
3 |
开关电源 |
输入：AC220V 50HZ；输出：DC24V
5A；具有电流过载保护功能。 |
1只 |
|
4 |
PLC主机1 |
1517T PLC |
1 |
|
5 |
PLC主机2 |
1217C |
1 |
|
6 |
PLC主机3 |
ST60 |
1 |
|
7 |
触摸屏1 |
精智触摸屏 |
1套 |
|
8 |
触摸屏2 |
精简触摸屏 |
1套 |
|
9 |
触摸屏3 |
SAMR V4 |
1套 |
|
10 |
G120变频器 |
G120变频器 |
1套 |
|
12 |
S120 |
S120变频器 |
3 |
|
13 |
步进控制器 |
57步进驱动器 |
1 |
|
14 |
V20变频器 |
6SL3210-5BB13-7UV1 |
1 |
|
22 |
交流空开 |
4P40A |
1只 |
|
23 |
熔断器座 |
RT18-32X |
2只 |
|
24 |
熔断器 |
15A |
2只 |
|
25 |
模数化插座 |
三芯 10A |
1只 |
|
26 |
插头 |
三芯 10A |
1只 |
|
27 |
中间继电器+底座 |
DC24V MY4N-J |
4套 |
|
28 |
启动按钮 |
DC24V
绿色 Φ22开孔 |
1只 |
|
29 |
停止按钮 |
DC24V
红色 Φ22开孔 |
1只 |
|
30 |
急停按钮 |
DC24V
红色 Φ22开孔 |
4只 |
|
31 |
电压表 |
0-10V |
1只 |
|
32 |
电流表 |
4-20mA |
1只 |
|
33 |
电压表 |
AC220V |
3只 |
|
34 |
场景模型 |
材料分拣模型 |
1套 |
|
三轴运动控制模型 |
1套 |
|
机械手模型 |
1套 |
|
机械传动模型 |
1套 |
|
35 |
工业交换机 |
8口 |
1套 |
|
36 |
基础控制单元 |
复位按钮4个、自锁按钮4个，指示灯（黄绿红个4个）旋钮开关4个，急停4个，所有按钮开孔16，指示灯电压DC24V， |
1套 |

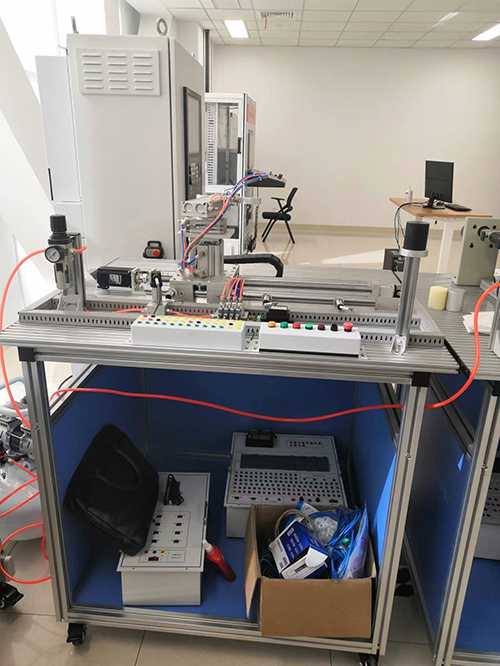

4.3材料分拣场景
1）场景介绍
材料分拣分系统采用台式结构，配传感器（光电式、电感式、颜色、磁感应式）、旋转编码器、单相交流电动机、输送带、电磁阀，减压阀，空气滤清器，气压指示表等。是一套模拟工业自动化生产物料分拣过程的微缩模型，可以实现不同材料的自动分选和归类，并可上位计算机监控。
2）实训内容
a.PLC与变频器通讯及控制
b.异步电机的变频器调速
c.变频器的位置控制
d.各类传感器接线及使用调整
e.电气传动和气动技术
3）主要控制要求
a.系统通过各种传感器，能自动实现黑色尼龙块，白色尼龙块，铝块（金属）三种物料的识别，并进行分拣，同时实现计数功能。
b.通过PLC的模拟量输出作为变频器速度给定，实现电机无极调速；
c.配置手动、自动切换和触摸屏控制开关；
d.在手动控制模式，可以使用按钮实现电机的点动控制，气缸动作等，触摸屏可设置点动速度；
e.在触摸屏控制模式，可以使用触摸屏进行电机的点动控制，气缸动作等，并可设置点动速度；
f.在自动模式下，运输带按照给点速度运转，通过传感器自动识别物块，气缸自动将其推送至指定的分拣位置。
g.在触摸屏和指示灯，准确显示各物体运行状态，在触摸屏显示各分拣块计数和总计数情况；
h.所有模式下，触摸屏都能显示或标识分拣系统的运行状态；
i.在控制台和分系统都设置紧急按钮，切断电源；
4）网络控制框图
材料分拣系统通过触摸屏（HMI）、可编程控制器（PLC）、变频器、电机、编码器等组成（控制框图如下图1.1），其中触摸屏，可编程控制器，变频器等安装在主控制台，电机、传感器等其他部件安装在材料分拣系统上。
图1.1 材料分拣控制框图
5）主要配置
|
序号 |
名称 |
型号 |
数量 |
单位 |
备注 |
|
1 |
三相异步电机 |
4IK25GN-Y+4GN7.5K17-02-14X |
1 |
台 |
|
|
2 |
光电传感器 |
JD-E45-5L/JD-E45-T5NK |
1 |
件 |
对射光电，计数 |
|
3 |
光电传感器 |
SE01-1K |
1 |
件 |
判断颜色（黑白） |
|
4 |
电感传感器 |
J18-D8NK |
1 |
件 |
检测金属 |
|
5 |
电容传感器 |
LJC18A3-B-Z/BX |
2 |
件 |
物料检测，黑色检测 |
|
6 |
基座 |
定制 |
1 |
套 |
|
|
7 |
物料块 |
|
9 |
件 |
3个黑尼龙块，3个白尼龙块，3级铝块 |
|
8 |
单杆气缸 |
CDJ2KB16-100 |
3 |
件 |
用于推料 |
|
9 |
电磁阀 |
SY5120-5LZE-01 |
3 |
件 |
控制气缸 |
|
10 |
气源过滤器 |
AW3000-03 |
1 |
件 |
过滤空气 |
|
11 |
磁性开关 |
CS1-M |
6 |
件 |
判断气缸的位置 |
|
12 |
铝材 |
3030 |
1 |
套 |
|
|
13 |
加工件 |
定制 |
1 |
件 |
|
|
14 |
皮带 |
长1014mm宽98mm厚2mm |
1 |
件 |
|
|
15 |
编码器 |
E6B2-CWZ6C 1000P/R |
1 |
件 |
|
|
16 |
压力传感器 |
FK-P300-E |
1 |
件 |
|
|
17 |
温度传感器 |
PT100 |
1 |
件 |
|
|
18 |
气泵 |
550-25(45/7) |
1 |
台 |
|

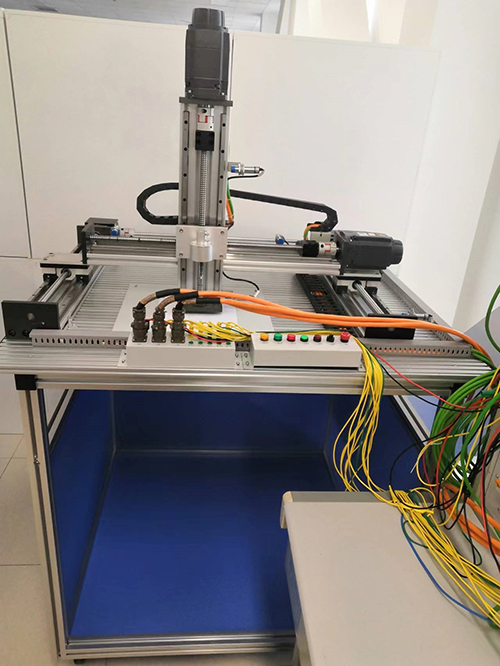

4.4三轴运动控制
1）场景介绍
三轴运动控制分系统采用台式结构，利用三维空间内对物体运动进行控制，在三个方向上进行独立控制，通常是通过三个互相垂直的轴来实现，分别是X、Y、Z轴。X轴通常代表前后方向，Y轴代表左右方向，Z轴代表上下方向。通过配置触摸屏（HMI），带运动控制功能可编程控制器（PLC），伺服控制器，伺服电机，编码器、滚珠丝杆等部分组成，可以实现不同材料的自动分选和归类，并可上位计算机监控。
2）实训内容
a.伺服系统的组成和基本操作
b.伺服驱动器的试运行
c.伺服驱动器的位置控制模式
d.可编程控制器指令编程
e.单轴定位运动控制
f.二维双轴定位运动控制
g.直线插补运动控制
h.圆弧插补运动控制
3）主要控制要求
a.设置自动控制、手动控制和触摸屏控制切换开关；
b.PLC通过报文的形式与伺服控制通讯，控制伺服控制系统；
c.在手动模式和触摸屏控制模式下，能设置自动回参考点；
d.在手动模式下，可以实现三轴六个方向的点动运行，在触摸屏设置三个轴的运行速度；
e.在触摸屏模式下，可以实现三轴六个方向的点动运行，设置三个轴的运行速度；
f.通过伺服电机上的编码器实现速度和位置的闭环控制；
g.三个方向设置软限位和硬限位，软限位报警，硬限位停机；
h.在自动模式下，使用触摸屏，可控制画笔绘画出各种预制的图形。
i.所有模式下，触摸屏都能显示或标识三轴运动控制系统的运行状态；
j.在控制台和分系统都设置紧急按钮，切断电源；
k.不同半径圆形绘制
l.不同半径扇形绘制
m.四叶轮绘制
n.五角星绘制
o.六边形绘制
p.三角形绘制
q.四连环绘制
r.多段运动轨迹绘制
4）网络控制框图
三轴运动控制系统通过触摸屏（HMI）、带运动控制功能可编程控制器（PLC）、伺服控制器、伺服电机、编码器、滚珠丝杠、滑块等组成（控制框图如下图2.2），其中触摸屏，可编程控制器等安装在主控制台，伺服控制器、伺服电机、滚珠丝杠等其他部件安装在材料三轴运动控制分系统上。
图2.2三轴运动控制框图
5）主要配置
|
序号 |
名称 |
型号 |
数量 |
单位 |
备注 |
|
1 |
伺服电机 |
1FK37032-xAK7x-xRAx |
3 |
套 |
Drive-cliqAM20 多圈 |
|
2 |
滚珠丝杆 |
有效行程500mm |
2 |
套 |
|
|
3 |
直线滑块 |
540mm |
2 |
套 |
|
|
4 |
滚珠丝杆 |
有效行程
300mm |
1 |
套 |
|
|
5 |
直线滑块 |
340mm |
1 |
套 |
|
|
6 |
电感传感器 |
|
9 |
套 |
3个轴限位及定位 |
|
7 |
基座 |
定制 |
1 |
套 |
|
|
8 |
加工件 |
定制 |
1 |
套 |
|
|
9 |
紧急开关 |
|
1 |
个 |
|
|
10 |
写字笔 |
定制 |
1 |
个 |
|

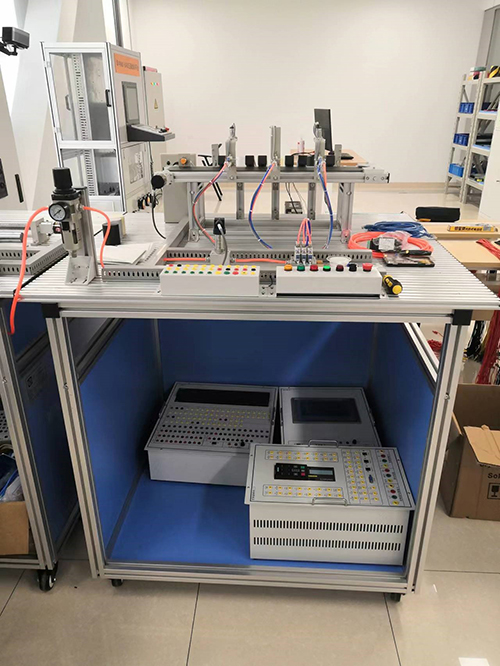

4.5机械手场景
1）场景介绍
机械手分系统采用台式结构。机械手通常由机械结构、电气控制和编程控制器三部分组成，机械机构包括机械臂、关节、未端执行器等部分，通过电动机，减速器和传感器等电气控制器的控制联动。编程控制则是通过计算机控制机械手的运动轨迹，姿态、速度等，从而实现自动化作业。
2）实训内容
a.气动元件的结构及工作原理
b.步进电机控制原理
c.PLC脉冲控制步进电机正反转调速及运行位移；
d.编码器实现速度和位移的闭环控制
e.系统维护和故障检测技术
3）主要控制要求
a.通过PLC自带高速输入点通过脉冲控制步进电机正反调速和位置控制；
b.通过旋转编码器实现速度和位置闭环反馈；
c.设置位置参考点；
d.运动方向上设置硬限位，软限位，运动至软限位报警，运动至硬限位停车；
e.设置手动、自动控制和触控屏控制切换；
f.在手动控制模式下，用按钮进行电机点动、卡爪上升、卡爪旋转和卡爪的抓放等动作，在触摸屏调整点动速度；
g.在触摸屏模式下，在触摸屏上进行电机点动、卡爪上升、卡爪旋转和卡爪的抓放等动作，还能调整点动速度；
h.在自动控制模式下，能自动执行抓"物块"，按照预定的速度，运行至指定地方，并且将物块放在指定位置，机械手回到坐标参考点；
i.所有模式下，触摸屏都能显示或标识机械手的运行状态；
j.在控制台和分系统都设置紧急按钮，切断电源；
4）网络控制框图
机械手控制分系统通过触摸屏（HMI）、可编程控制器（PLC）、步进控制器、步进电机、编码器、旋转气缸、升降气缸、电磁阀等组成（控制框图如下图3.3），其中触摸屏，可编程控制器等安装在主控制台，步进控制器、步进电机、电磁阀等其他部件安装在材料机械手控制分系统上。
图3.3机械手控制框图
5）主要配置
|
序号 |
名称 |
数量 |
单位 |
|
13 |
步进电机 |
1 |
台 |
|
15 |
电感传感器 |
1 |
件 |
|
16 |
电容传感器 |
2 |
件 |
|
17 |
基座 |
1 |
套 |
|
18 |
物料块 |
4 |
件 |
|
19 |
双杆气缸 |
1 |
件 |
|
20 |
旋转气缸 |
1 |
件 |
|
21 |
升降气缸 |
1 |
件 |
|
22 |
夹爪 |
1 |
件 |
|
23 |
电磁阀 |
4 |
件 |
|
24 |
气源过滤器 |
1 |
件 |
|
25 |
磁性开关 |
6 |
件 |
|
26 |
铝材 |
1 |
套 |
|
27 |
加工件 |
1 |
件 |
|
28 |
丝杠 |
1 |
套 |
|
29 |
编码器 |
1 |
件 |
|
30 |
压力传感器 |
1 |
件 |
|
31 |
直线轴承 |
2 |
件 |

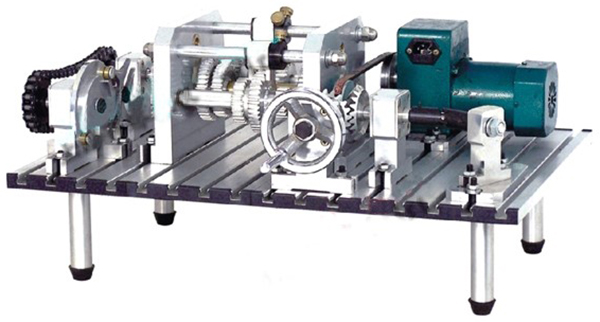

4.6机械传动场景
1）场景介绍
1、机械传动配置及主要技术参数；备有30种162个自制零部件、20种标准件及8种外购件，还有4种5件拼装工具。箱内大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便，工作台面板为带T形槽硬铝型材制作，组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。
2、拚装方案：利用配备的零部件可组装数十种机械传动方案
主要有：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
（2）变速器：参照CA6132车床变速器设计。
手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。
例如：手轮-V带-槽轮机构组合传动
手轮-链-槽轮机构组合传动
手轮-V带-离合器-链-槽轮机构组合传动
手轮-锥齿轮-槽轮机构-V带组合传动
手轮-锥齿轮-槽轮机构-链轮组合传动
手轮-锥齿轮-变速器-柱销或滚子链联轴器-链-槽轮机构组合传动
手轮-各种联轴器-链-槽轮机构组合传动
手轮-变速器（中介轮）-离合器-V带组合传动
电机-V带-槽轮机构组合传动
电机-V带-链-槽轮机构组合传动
电机-V带-单十字万向联轴器传动
电机-V带-离合器-链-槽轮机构组合传动
电机-V带-槽轮机构-V带（或链轮）组合传动
电机-V带-滑块联轴器-V带（或链）组合传动
电机-V带-锥齿轮-变速器-柱销或滚子链联轴器-链-槽轮机构组合传动
电机-V带-各种联轴器-链-槽轮机构组合传动
电机-V带-变速器（中介轮）-离合器-V带组合传动
参考图
2）实训内容
a.对各种类型的机械传动的感性认识和理论认识。
b.拼装各种组合传动方案，对比分析不同方案的传动特点。
c.拼装各种类型组合的机械传动，观察各种单级传动，分析其传动原理及特点。
d.对比分析不同组合传动的特点。
3）主要控制
a.共用机械手系统PLC和触摸屏；
b.使用PLC的输出模拟量控制变频器的速度和正反转；
c.利用零部件组合多个传动系统；
4）网络控制框图
机械传动控制分系统通过触摸屏（HMI）、可编程控制器（PLC）、变频器、齿轮、带轮、传送带、手盘等组成（控制框图如下图4.4），其中触摸屏，可编程控制器等安装在主控制台，步进控制器、步进电机、电磁阀等其他部件安装在材料机械手控制分系统上。
图4.4机械传动控制框图
5）主要配置
|
序号 |
名
称 |
型号 |
数 量 |
单位 |
|
10 |
滑动定位机构 |
|
2 |
套 |
|
11 |
定位滑动机构 |
|
2 |
套 |
|
12 |
紧定套圈 |
|
2 |
套 |
|
13 |
工作台面板 |
|
1 |
套 |
|
14 |
小链轮 |
p=12.7
z=15 |
1 |
套 |
|
15 |
大链轮 |
p=12.7
z=20 |
1 |
套 |
|
16 |
滚动轴承座1 |
|
4 |
套 |
|
17 |
支座 |
|
3 |
套 |
|
18 |
半连轴器1 |
|
1 |
套 |
|
19 |
半联轴器2 |
|
1 |
套 |
|
20 |
变速箱墙板 |
|
2 |
套 |
|
21 |
铜套 |
|
共6 |
套 |
|
22 |
花键轴 |
|
2 |
套 |
|
23 |
齿轮1 |
m=2mm
z=38 |
1 |
套 |
|
24 |
齿轮2 |
m=2mm
z=32 |
1 |
套 |
|
25 |
三联齿轮1 |
m=2mmz=30，46，26 |
1 |
套 |
|
26 |
齿轮3 |
m=2mm
z=22 |
1 |
套 |
|
27 |
齿轮4 |
m=2
z=42 |
1 |
套 |
|
28 |
锥齿轮 |
m=3mm
z=31 |
2 |
套 |
|
29 |
主动轴 |
|
1 |
套 |
|
30 |
三联齿轮2 |
m=2mmz=27，37，17 |
1 |
套 |
|
31 |
槽轮片 |
|
1 |
套 |
|
32 |
拔盘 |
|
1 |
套 |
|
33 |
轴 |
|
6 |
件 |
|
34 |
小带轮 |
dd=75 |
1 |
套 |
|
35 |
大带轮 |
dd=60 |
1 |
套 |
|
36 |
轴承盖 |
|
8 |
套 |
|
37 |
手提箱 |
|
1 |
台 |
|
38 |
单十字轴万向联合器 |
|
1 |
套 |
|
39 |
三相异步电机 |
|
1 |
台 |
|
40 |
安装标准螺丝，螺帽、垫片 |
|
1 |
套 |
|
41 |
手轮 |
|
1 |
件 |
|
42 |
三角带 |
|
1 |
条 |
|
电工电子技能综合实训考核平台 |
|
电工电子技术综合实训考核装置 |
|
电工基础与技能实训考核装置 |
|
电工技术综合实训装置 |
|
电工技术实训网板 |
|
通用电子技术实训装置 |
|
电子技术综合实训考核设备 |
|
电子技术综合实验装置 |
|
数模电综合实训平台 |
|
电气自动化设备安装与维修实训考核平台 |
|
智能型装接表电工实训系统 |
|
电工技能实训考核柜 |
|
直流调速（调压）实训控制柜 |
|
化工自动化仪表实训平台 |
|
电工·电子技术实训装置 |
|
电气控制实训装置（单面双组型） |
|
电气装配与调试实训平台 |
|
仪表自动化控制综合实训台 |
|
高性能高级维修电工及技能培训考核实训装置 |
|
电工电子电拖综合实验装置 |
|
电工培训考核装置 |
|
机电技术技能实训考核装置 |
|
电机与电气控制实训台 |
|
楼宇智能化控制系统平台 |
|
电气技能实训考核装置 |
|
电工电气装配与工艺实训台 |
|
电机与电力拖动实训装置 |
|
维修电工技能实训考核装置（网孔板、单面双组型） |
|
电工电子及电机拖动综合实训平台 |
|
电工电子电力拖动技术实验装置 |
|
电工技能实训与考核装置 |
|
电工技术实训台 |
|
电工技术实验装置 |
|
电工综合实训考核设备 |
|
高级电工实训台 |
|
电工电子综合实验台 |
|
智能型电工电子拖动综合实验装置（带PLC实验) |
|
电子技术创新设计综合应用实训装置 |
|
电子焊接实训考核装置 |
|
电子工艺与检测实训平台 |
|
电子产品装配实训台 |
|
电子装配实训台 |
|
电子技术实验装置 |
|
高级电工电子技术实验装置 |
|
高性能电工电子电拖综合实训装置 |
|
电子技术综合实验装置 |
|
电子电路综合实验实训装置 |
|
电工基础实验装置 |
|
电气控制技术实训考核装置 |
|
电气控制及电子技能实训考核装置 |
|
内外线电气安装与维修实训装置 |
|
网孔型电工技能及工艺实训考核装置（单面、双组） |
|
电工技能实训考核平台 |
|
电工电子技能及创新设计综合实训考核装置 |
|
电工电子技术实验台 |
|
初、中、高级及技师维修电工实训考核装置 |
|
电气控制综合实验装置 |
|
供配电技术实训装备 |
|
电工实训装置（单面双组型） |
|
电工电子模拟实训装置 |
|
低压电工电气装配实训台 |
|
电子装配工艺与检测实训装置 |
|
电工工艺（维修电工）试验台 |
|
电工电子电拖实训台 |
|
一体化电工电子技术创新设计综合应用实训装置 |
|
现代维修电工技术实训考核装置 |
|
铁道车辆电气检修实训室建设 |
|
电工实训工作台 |
|
电子技术技能实训考核台 |
|
电子学技术综合实验装置 |
|
维修电工电气控制实训装置 |
|
机床电气与PLC控制教学实验装置 |
|
维修电工技能考核实训装置 |
|
机电技术技能实训考核装置 |
|
电气装配实训装置（网孔板、双组型） |
|
电子产品设计与制作实训平台 |
|
电子单片机实训台 |
|
维修电工实训考核装置 |
|
电机控制及调速综合实训装置 |
|
电工电子自动化综合实训实验台 |
|
电工模电数电综合实训平台 |
|
电气控制及电子技能实训考核装置 |
|
电气装配实训装置 |
|
网孔型电工电气装配实训台 |
|
维修电工实训考核装置（单面双工位） |
|
电子电工综合实验装置 |
|
电工实操实验室设备、电工基本操作技术实训室 |
|
电工技能测试台 |
|
电工操作台、初级维修电工实训设备 |
|
维修电工实训设备 |
|
高级电工技能实训考核装置 |
|
电工电子技能及创新设计综合实训考核装置 |
|
电力拖动实验装置 |
|
电工综合实验装置 |
|
维修电工技能智能实训考核装置 |
|
机电技术技能实训考核装置 |
|
电工电子技能综合实训装置 |
|
通用电工竞赛训练平台 |
|
高级电工练功考核实训台 |
|
电工、电子、电力拖动、PLC、变频器、单片机、触摸屏实训台 |
|
电子技术技能实训台 |
|
现代物流仓储自动化实验系统 |
|
电气线路安装实训装置 |
|
维修电工技术实训平台 |
|
电力电子技术应用实训装置 |
|
电工电子综合应用创新实训装置 |
|
电气照明设备安装调试技能实训装置 |
|
电气安装调试实训设备,电气安装调试实训装置 |
|
自动生产线装调与设计实训装置 |
|
互联网+现代电工电子技术实训装置 |
|
电工电子·电拖·PLC技术综合实训考核装置 |
|
电气设备安装调试技能实训装置 |
|
电工电子基础实验装置 |
|
电工电子技术基础实训考核平台 |
|
电气安装与维修实训装置 |
|
电机传动与控制实验装置 |
|
维修电工高级技师考核实训设备 |
|
电气控制PLC实训台 |
|
电气安装与维修实训考核装置 |
|
电气控制系统安装与调试实训设备 |
|
电机及电气技术实验装置 |
|
电气安装调试实训装置 |
|
通用电工电子电拖实验装置 |
|
电工电子实验装置 |
|
电机拖动及电气控制技术实训装置 |
|
电机拖动及运动控制综合实验台 |
|
机电综实训考核平台 |
|
电力拖动实验装置 |
|
直流调速技术实训装置 |
|
电机性能测试柜 |
|
机电控制综合实训平台 |
|
电机控制实训台 |
|
电机控制接线实验台 |
|
电机运动控制实训装置 |
|
电工电机拖动实训装置 |
|
电机装配与运行检测实训装置 |
|
电机电控配线安装实训装置 |
|
电机·变压器维修及检测实训装置 |
|
电机故障检测实训考核装置 |
|
变频器工作原理实训装置 |
|
维修电工技能实训考核装置（电气控制·PLC·变频器) |
|
高级电工技能实训考核装置 |
|
高级维修电工变频调速PLC可编程控制实训装置 |
|
电子焊接技能实训平台 |
|
现代电工技术实训考核装置（柜式、双面型) |
|
高级电工电子实验装置 |
|
数字电子技术综合实训考核装置 |
|
模拟电路、数字电路实验平台 |
|
电子学综合实验装置 |
|
模拟电子电路实验装置 |
|
模拟电路应用创新实验平台 |
|
电子装配及焊接技能实训装置 |
|
电子焊接实训考核装置 |
|
电子焊接装配实训台 |
|
电子产品焊接与工艺实训台 |
|
电子工艺焊接装配生产线 |
|
电工电子创新综合实训装置 |
|
电子工艺实训考核装置 |
|
电子创新实验台 |
|
电子产品设计与装调实训考核装置 |
|
电力拖动一体化实训设备 |
|
网络型高性能电工电子技术实训与考核装置 |
|
电子（模电数电）技术综合应用创新实训考核装置 |
|
初中高级电工实训设备 |
|
理实一体化教室、电工电子技术实验台 |
|
电工电子综合实验装置 |
|
电子技术综合实训考核平台 |
|
电工实训考核装置 |
|
电工技能实训装置 |
|
电工技能实训台 |
|
电气系统安装与调试实训装置 |
|
电工基础实训台 |
|
电工实训考核装置,电工技术实训考核装置,网孔型电工实训考核设备 |
|
现代电气控制系统安装与调试实训考核装置 |
|
网孔型电气控制实训装置 |
|
在线智慧电子实验系统综合实训平台 |
|
电子产品装调与人工智能创新考核装置 |
|
电力电子技术应用创新设计综合实训装置 |
|
电子学综合实验装置 |
|
电工实训操作台（单面二组型） |
|
电工电子技术综合实训考核装置 |
|
电工电子自动化综合实验实训装置 |
|
电工电子电拖实验装置 |
|
电工技能鉴定实训装置 |
|
低压电气装配工技能实训考核装置 |
|
电工电拖综合实训装置 |
|
电工技术实训考核装置 |
|
机电综合实训考核平台 |
|
电工电子技术实验装置 |
|
电力拖动实训装置 |
|
轨道交通电力系统综合自动化技能实训考核平台 |
|
电力拖动一体化实训设备 |
|
电力系统综合自动化技能实训考核平台 |
|
电力系统微机保护综合实训装置 |
|
电力系统自动化实训平台 |
|
电气设备及二次部分实训考核装置 |
|
电机及电气技术实验装置 |
|
电机电力电子及电气控制技术实验装置 |
|
电机及电气技术实验装置 |
|
大功率直流调速系统实训考核装置 |
|
电机装配与运行检测实训考核设备 |
|
电机电力拖动及电气控制实训装置 |
|
电机拖动及自动控制系统实验台 |
|
电机及电气控制实验装置 |
|
电子焊接装配实训台 |
|
电子创新综合实训平台 |
|
电工电拖综合实训平台 |
|
电机控制实验台、电机PLC控制实验装置 |
|
摇臂钻集合实验台,机床电气控制技能实训考核装置 |
|
电气控制实训平台 |
|
一体化网络型高级维修及技师电工技能培训考核实训装置 |
|
防爆电气控制技术技能培训考核实训装置 |
|
电机及拖动实验台 |
|
高级维修电工综合实训柜 |
|
电工操作实操台，网孔型电工技能实训考核装置 |
|
电气安装实训装置 |
|
电工电子综合应用创新实训装置 |
|
电力拖动电气控制实验装置 |
|
电工电气实训考核装置 |
|
电工电子实训台 |
|
电机拖动与调速系统实训装置 |
|
电子产品设计及制作生产线 |
|
电力系统微机保护综合实训设备 |
|
电子技术综合实验装置 |
|
电子技术综合实训平台 |
|
网孔型高级维修电工实训设备,网孔型中级维修电工实训设备,网孔型初级维修电工实训设备 |
|
高级电工电拖实训考核柜、中级电工电拖实训考核考核柜、初级电工电拖实训考核考核柜 |
|
高级维修电工实训室,中级维修电工实训室,初级维修电工实训室 |
|
电力拖动PLC变频调速综合实训装置 |
|
电力拖动实训台 |
|
电工基础及基本技能实训台 |
|
电机拖动实训设备 |
|
电子技术实验实训室设备 |
|
电工电子实训考核装置 |
|
高级电工电子电力拖动实验装置 |
|
供电技术实训装置 |
|
电力拖动与控制技术实训装置 |
|
电力电子及电气传动实验台 |
|
电力技术控制系统实训演示设备 |
|
高性能电工电子电力拖动综合实验装置 |
|
电力自动化仪表及过程控制实训平台 |
|
电力系统继电保护实验台 |
|
电气控制实训室设备 |
|
电气控制技术实验装置 |
|
维修电工实训考核装置 |
|
高级电工及技师维修电工实训考核装置 |
|
维修电工实训装置、维修电工技能操作台 |
|
高级维修电工考核实训台（单面双组型） |
|
电气安装与维修实训考核装置 |
|
电工电力电子实训平台 |
|
变电二次安装工实训考核装置 |
|
工厂供电综合自动化实训装置 |
|
供配电实验室设备,电气工程综合实训设备 |
|
电工基本操作技术实训室设备 |
|
机电驱动实训设备 |
|
电子产品装配实训室 |
|
电气控制技能实训考核装置 |
|
电气安装与维修实训考核设备 |
|
电子焊接防静电实训台 |
|
电子产品装配与调试生产线 |
|
电子工艺实训考核装置 |
|
模拟电路实验装置 |
|
电机技术实验装置（交/直流发电机） |
|
电机与变压器综合实验装置 |
|
电力拖动.PLC技能实训装置，电力拖动、PLC实训装置 |
|
高级维修电工综合实训装置(附件)为竞赛考核平台 |
|
高级电工职业技能鉴定综合实训考核装置 |
|
电力自动化及继电保护实验装置 |
|
电力自动化及继电保护实验台 |
|
电力拖动（工厂电气控制）实验装置 |
|
初中级电工实训考核装置 |
|
高级电工技术实验台 |
|
电气智能控制PLC 技术实训装置 |
|
电力电子与电力传动专业课程 |
|
电力电子技术实验室设备 |
|
电气安装与维修实训考核装置 |
|
自动化综合实训装置 |
|
高级维修电工实训考核装置 |
|
电工实训考核装置简介，电气装配实训台注意事项 |
|
高性能高级维修电工技能培训考核装置 |
|
电子技术实训装置 |
|
电工电子技术创新设计综合应用实训装置 |
|
电气动力设备安装调试技能实训装置（高级） |
|
(初级)电气动力设备安装调试技能实训装置 |
|
（中级）电气动力设备安装调试技能实训装置 |
|
电气照明设备安装调试技能实训装置 |
|
高性能电工技术实验台 |
|
电工技术综合实验装置 |
|
数字电路应用创新实验平台 |
|
模拟电路实验装置 |
|
电工技能实训考核装置 |
|
高性能电工综合实验装置 |
|
高级电工实操柜,中级电工实操柜,初级电工实操柜 |
|
高级电工技术实训考核装置 |
|
中级电工技术实训考核装置 |
|
初级电工技术实训考核装置 |
|
通用电工技能综合实训装置 |
|
电工综合训练装置 |
|
电工实训装置 |
|
电工实验装置 |
|
电工电子综合实验装置 |
|
电工电子电拖实训装置 |
|
电工·电子技术实训装置 |
|
现代高级电工电拖实训考核设备 |
|
维修电工电气控制实训考核装置 |
|
仪表及照明单三相电机控制实训考核装置 |
|
高级电工综合实验装置 |
|
现代电气控制应用实训设备 |
|
通用电工实验台,通用电工技术实训台 |
|
通用电子实验台 |
|
通用电工电子实验台 |
|
通用电工电子电力拖动实验台 |
|
通用电工电子电力拖动带直流电机实验台 |
|
电工、电子、电力拖动（带直流电机、三相可调）实验装置 |
|
通用电力拖动实验室成套设备 |
|
通用电力拖动实验室成套设备(带直流电机实验) |
|
通用电工电子 电力拖动
直流电机实验室设备 （四合一） |
|
现代电气控制系统安装与调试实训装置 |
|
电工·电子·电拖创新实训室设备 |
|
现代电气控制综合实训装置 |
|
电工技术实验装置 |
|
立式电工电子实验装置 |
|
智能型电工电子技术实验装置 |
|
智能型电工、电子、电力拖动综合实验装置 |
|
智能型电工、电子、电力拖动综合实验装置（带PLC实验） |
|
智能型电工、电子/电拖、PLC、单片机综合实验装置 |
|
智能型电工、电子、电拖、PLC、变频调速综合实验装置 |
|
电子工艺实训台 |
|
电子装配调试实训台 |
|
电子产品装调一体化创新实训装置 |
|
电气装配与工艺实训装置（单面双组型） |
|
电气装配实训台（单面双组型） |
|
机床PLC电气控制实训考核装置 |
|
电气装配实训台 |
|
电气技能实训考核装置（单面双组型） |
|
高性能电工技术实验装置 |
|
高性能电工电拖实验装置 |
|
高性能电工、电子、电力拖动、PLC、变频器实训装置 |
|
高级电工技术实验台 |
|
高性能电工电子实验台 |
|
高级电工电子电拖综合实验台 |
|
维修电工技能实训考核装置（两面四组型） |
|
初级电工、电拖实训考核装置(柜式) |
|
中级电工、电拖实训考核装置(柜式) |
|
高级电工、电拖实训考核装置(柜式) |
|
高性能高级维修维修电工实训考核装置 |
维修电工电气控制及仪表照明电路综合实训考核装置 |
高级维修电工技能实训考核装置 |
仪表照明实训考核装置 |
高级维修电工实训考核装置 |
|
维修电工电气控制及仪表照明电路综合实训考核装置 |
|
高级技师维修电工实训考核装置 |
|
维修电工电气控制技能实训考核装置 |
|
中高级维修电工及技能培训考核实训装置(电工考证实训设备) |
|
高级电工实训考核鉴定装置 |
|
智能型现代电气控制实训考核装置 |
|
高性能初级维修电工及技能培训考核实训装置 |
|
高性能中级维修电工及技能培训考核实训装置 |
|
高性能高级维修电工及技能培训考核实训装置 |
|
电工电子综合应用创新实训装置 |
|
高级电工、电拖、PLC实训考核装置 |
|
高性能初、中、高级维修电工技能综合实训考核装置 |
|
电气设备安装调试技能实训装置 |
|
自动加工与装配生产线实训考核设备 |
|
机床电气技能实训考核鉴定装置 |
|
现代电气控制系统安装与调试实训考核装置 |
|
模电、数电、电力拖动实验台 |
|
维修电工实训考核柜（柜式、双面型） |
|
双面网孔板维修电工技能实训考核装置 |
|
高级电工电子实验装置 |
|
电工电拖实训平台 |
|
维修电工电气控制技能实训考核装置 |
|
维修电工通用型实训考核实训装置 |
|
维修电工排故培训考核装置 |
|
电工基本技能综合实训设备 |
|
维修电工实训装置（网孔板单面双组型） |
|
电工电子技术·电力拖动实训考核装置 |
|
通用电工电子电拖（带直流电机）实验台 |
|
电子技术实验教学平台 |
|
电子技术综合实训考核装置 |
|
电工电子技术实训考核装置 |
|
电工实训装置 |
|
电工电子实验装置 |
|
电工电子电力拖动实验装置 |
|
电工电子电力拖动实验装置（带PLC实验） |
|
电子产品装调与智能检测实训考核装置 |
|
电子产品装调与智能检测实训室专业建设方案 |
|
电子产品装调与人工智能创新考核装置 |
|
电子工艺实训考核装置 |
|
电子工艺综合实训装置 |
|
电子工艺实验考核装置 |
|
电工技能及工艺实训考核装置（网孔板） |
|
通用电工电子技术及电力拖动实验台 |
|
电子产品焊接装配实训台 |
|
中级维修电工实训台 |
|
初级维修电工实训学生台 |
|
电子实验室设备 |
|
电工电子综合实验平台 |
|
模电数电技术实验台 |
|
电机电力电子与交直流调速实验台、电机电力电子与电气传动技术实验装置
|
|
智能变配电系统实验开发平台 |
|
高级维修电工及技师技能实训考核装置 |
|
高低压配电实验实训装置 |
|
低压供配电技术实训设备 |
|
低压配电成套实训装置 |
|
低压配电操作实训室设备 |
|
工厂供电技术实训装置 |
|
35kV变电站及10kV供配电系统倒闸操作屏 |
|
变配电室值班电工技能培训考核系统 |
|
供配电所实训装置 |
|
电力系统继电保护实验室设备 |
|
电力系统微机线路保护实训考核装置 |
|
电力系统继电保护工培训考核平台 |
|
电力系统自动化实训平台 |
|
电力系统继电特性及继电保护实验装置 |
|
电机及自动控制实验装置 |
|
高级维修电工实训设备 |
|
维修电工中级技能实训设备 |
|
高性能初级维修电工技能实训装置 |
|
电气安装与维修实训考核装置 |
|
电气动力设备安装调试技能实训装置 |
|
电工电气维修实训台 |
|
维修电工与PLC实训考核装置（双工位） |
|
电气系统安装与调试实训装置 |
|
维修电工技能实训考核台 |
|
高级技师维修电工实训装置 |
|
维修电工技师、高级技师技能实训考核装置 |
|
维修电工仪表照明实训考核装置 |
|
维修电工电气控制及仪表照明电路综合实训考核装置 |
|
维修电工电气控制技能实训考核装置 |
|
电工实训操作实操台 |
|
安全用电实训考核装置 |
|
技术安全检查实训装置 |
|
新能源发电实训设备 |
|
电工、模电、数电、微机接口及微机应用实验设备（适用于高校、大专、职业学院）
更多产品＞＞ |
|
电力电子技术及数模电综合实验台 |
|
电工、模电、数电实验室设备 |
|
模拟 数字电子电路微机接口
微机应用综合实验室设备 |
|
信号与系统·控制理论·计算机控制技术实验台 |
|
模电、数电、通信原理教学实验装置综合实验台 |
|
模电、数电、现代通讯原理实验室成套设备 |
|
高级模电、数电综合实验台 |
|
模电、数电、高频电路综合实验台 |
|
模电、数电、自动控制综合实验台 |
|
模电、数电、单片机实验开发系统综合实验台 |
|
电工实验室成套设备 |
|
电工实验台 |
|
电工、模电、数电、电气控制综合实验室成套设备 |
|
模电.数电实验台 |
|
电工、模电、数电实验台（三合一） |
|
电工、模电、数电、电气控制实验台(四合一) |
|
电工、模电、数电、电气控制（带直流电机）实验台（五合一） |
|
电机拖动及电力电子技术创新实验实训装置 |
|
电力电子技术及电气传动实训装置 |
|
电力电子电气自动控制技术实训装置 |
|
电机及电气技术实验装置 |
|
电力电子技术实验台 |
|
电力电子基础实训台 |
|
电力电子技术实训台 |
|
电力电子技术实训装置 |
|
电力电子及电机拖动综合实验装置 |
|
电力电子技术及电机控制实验装置 |
|
电力电子及电气传动实训装置 |
|
电力电子技术实验装置 |
|
电机控制及照明实训柜 |
|
电力自动化及继电保护实验装置 |
|
DSP原理及电机调速实验系统 |
|
现代电工技术实训考核装置 |
|
现代电力电子技术实验设备 |
|
电工电子电气技术实训装置 |
|
电机拖动及电气控制技术实验装置 |
|
电机维修及检测实训装置,控制微电机综合实验装置,电机拖动实训设备 |
|
电机原理及电机拖动实验系统 |
|
交直流调速实训装置 |
|
电机维修及检测实训设备 |
|
机电综实训PLC考核平台 |
|
电机拖动实验台 |
|
电机及电气技术实验装置 |
|
电气动力设备安装调试技能实训装置 |
|
电力电子电机拖动综合实验台 |
|
电机控制与调速综合实训装置 |
|
电力电子技术及电机控制实验装置 |
|
电工电子综合应用创新实训装置装置 |
|
电力拖动实训装置 |
|
电工电子相关实验教学设备 |
|
电子装配实训台,电子基本技能实训设备 |
|
电机及电气技术实验装置 |
|
电力电子技术实训装置 |
|
电子技术综合实训考核装置 |
|
电子、单片机技术综合实训考核装置 |
|
电子技术及传感器综合实训装置 |
|
电子技术综合实训平台 |
|
电子应用技能实训考核装置 |
|
电工技术实训装置 |
|
电工电子技术实验台 |
|
电工、模电、数电、电力拖动（带直流电机）实验与实训考核台、电工维修实训设备 更多产品＞＞ |
|
模电、数电实验与技能实训考核台 |
|
电工、模电、数电实验与技能实训考核台 |
|
通用电工、电子、电拖实验与电工、电子、电拖技能实训考核实验室设备 |
|
电工、模电、数电、电力拖动（带直流电机）实验与技能实训考核实验室设备 |
|
电工、模拟、数字、电力拖动综合实验装置 |
|
电工技能实训与考核实验室成套设备 |
|
电工·模电·数电·电拖·单片机·PLC·传感器技术综合实训考核装置 |
|
电工、模电、数电、电气控制、PLC可编程控制综合实验装置 |
|
电工、电子、电拖（带直流电机）实验与电工、电子、电拖技能实训考核实验室设备 |
|
电气装配与工艺实训台 |
|
网孔型电工电子技能及工艺实训考核装置 |
|
网孔型电力拖动（工厂电气控制）技能及工艺实训考核装置 |
|
维修电工仪表照明实训考核装置 |
|
初级工实训台、中高工实训台、高级工实训台 |
|
高性能电工电子技术实训考核装置 |
|
高性能电工、电子、电力拖动技术实训考核装置 |
|
电力拖动工厂电气控制技能及工艺实训考核装置、网孔型电工电子电力拖动变频调速PLC装置 |
|
高性能电工电子电拖及自动化技术实训与考核装置 |
|
高性能电工技术实训考核装置、高性能电工电子技术实训考核装置、高性能电工电子电力拖动技术实训考核装置 |
|
电子技术综合实训考核装置,电工电子技术实训考核装置,电工电子技术·电力拖动实训考核装置 |
|
电力拖动·PLC技能实训装置、电力拖动技能实训考核装置 |
|
单片机实验箱 |
|
信号与系统/DSP实验箱 |
|
单片机同步互动实验系统 |
|
数字、模拟电路同步互动教学系统 |
|
电路分析基础课程设计实验室设备 |
|
电路原理与模拟电路综合实验箱 |
|
数字电路、EDA技术实验设计系统 |
|
SAE数电/摸电/EDA综合实验系统 |
|
三相电路的实验箱 |
|
电子测量实验箱 |
|
电工电路技术实验箱 |
|
太阳能教学实验箱 |
|
8086KB微机原理与接口实验箱 |
|
自控原理及计算机控制技术教学实验箱 |
|
新型计算机组成原理实验箱 |
|
计算机组成原理基础实验箱 |
|
计算机设计综合技能试验箱 |
|
A865微机原理与单片机实验箱 |
|
微机控制与仿真实验实训室 |
|
嵌入式实验开发系统 |
|
创新型模块化模拟电路实验箱 |
|
增强型电子线路综合实验箱 |
|
数字电子技术实验箱 |
|
模拟电子技术实验箱 |
|
数字电子技术实验箱,设计型(基础型) |
|
微机原理与接口技术,计算机控制技术课程 |
|
创新单片机实训箱 |
|
EDA实验箱 |
|
EDA实训室、EDA实验开发箱 |
|
FPGA教学开发创新平台 |
|
E207EDA设计技术实验箱 |
|
E216SOPC系统综合开发平台 |
|
超强型计算机组成原理与系统结构实验箱 |
|
高频电路实验箱 |
|
综合电路原理实验箱 |
|
电路原理实训室设备 |
|
EMCU模块化多CPU创新单片机实训实验箱 |
|
单片机嵌入式实验系统 |
|
新型单片机实验箱 |
|
8-32位微机原理接口实验系统 |
|
集成一体化单片机、微机接口综合实验箱 |
|
多种单片机、微机接口与组态综合实验系统 |
|
51单片机实验箱 |
|
STM32单片机实验箱 |
|
单片机与组态综合实验系统 |
|
单片机与MCGS组态综合实验系统 |
|
单片机、微机原理及接口技术二合一实验箱 |
|
自控原理实验箱 |
|
自控计控原理实验系统 |
|
自控原理与计算机控制实验箱 |
|
超强型计算机组成原理实验箱 |
|
计算机组成原理与系统结构实验箱 |
|
微机原理与接口技术实验室 |
|
数字模拟电路实验箱 |
|
模拟电路实验箱(含信号源） |
|
模拟电路实验箱 |
|
数字电路实验箱 |
|
数字模拟电路实验箱 |
|
数字电路、模拟电路综合实验箱 |
|
电工技术实验箱 |
|
电子技术实验箱 |
|
电路原理实验箱、数字电路实验箱 |
|
模拟电路技术实验箱、数字电路技术实验箱、电工技术实验箱 |
|
电路分析基础实验 |
|
电路分析实验箱、电路原理实验箱 |
|
运动控制实训平台、CPTH超强型计算机组成原理与系统结构实验仪 |
|
信号与系统实验平台 |
|
信号与系统及数字信号处理平台 |
|
通信教学实验系统 |
|
移动通信系统 |
|
现代交换系统方案 |
|
数字通信技术实验系统方案 |
|
通信原理实验系统方案 |
|
通信与信号处理实验箱 |
|
通信系统创新实验平台 |
|
信号与系统控制理论实验装置 |
|
信号与系统综合实验箱 |
|
移动通信系统、通信原理实验平台 |
|
程控交换综合实验箱 |
|
通信系统原理实验箱 |
|
光纤通信教学实验系统 |
|
光纤通信综合实验箱 |
|
高频电子线路实验箱
|
|
通信原理综合实验箱 |
|
现代通信技术实验平台 |
|
通信原理实验箱 |
|
PLC可编程控制器实验箱 |
|
单片机开发实验箱、万能单片机实验开发系统、单片机实验箱 |
|
交流电路实验箱 |
|
直流电路实验箱 |
|
单片机实验箱 |
|
创新单片机实训实验箱 |
|
数字、模拟、电路分析综合实验箱 |
|
智能通用电工、电子、电力拖动实验室设备（适用高校、专科、职业学院、中专、技校、职校 ） |
|
电工、电子、电拖（带直流电机）技能实训与考核实验室设备 |
|
通用电工电子电拖（带直流电机）实验台 |
|
通用型电工电子实验台 |
|
电力拖动实训平台 |
|
电机拖动及控制实训设备 |
|
电机与拖动实验室设备及装置 |
|
通用智能型电子实验与技能实训考核台 |
|
通用智能型电工实验和电工技能实训考核台 |
|
通用电子实验与电子技能实训考核实验室设备 |
|
通用智能型电工、电子、电拖实验与技能实训考核台 |
|
电工、电子、电力拖动（带直流电机）技能实训考核台、维修电工实设备 更多产品＞＞ |
|
电工电子技术实训装置 |
|
电工技能实训考核台 |
|
电子技能实训考核台 |
|
电工、电子技能实训考核台 |
|
电工、电子、电力拖动技能实训考核台 |
|
电工、电子、电力拖动（带直流电机）技能实训考核台 |
|
电气控制实训装置（单面双组型） |
|
电气实验实训室,主要服务机械制造自动化、电工维修考核设备 更多产品＞＞ |
|
智能电工技术实验装置 |
|
SB-528立式电工实验台 |
|
SB-528立式电工、模电、数电实验台 |
|
SB-528立式电工、模电、数电、电气控制实验台 |
|
SB-528立式电工、模电、数电、电气控制（带直流电机）实验台 |
|
SB-528E立式电工·模电·数电·单片机综合实验装置 |
|
立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置 |
|
智能型电工电子电拖PLC单片机综合实验装置 |
|
电工电子及电力拖动综合应用创新实训装置 |
|
电力拖动（工厂电气控制）实验装置 |
|
高级电工实验室成套设备（带功率表、功率因数表） |
|
高级模电、数电实验室成套设备 |
|
PLC编程控制实训设备、单片机实验室、计算机原理实验室设备、工业自动化实验台
更多产品＞＞ |
|
运动控制综合实训装置 |
|
六工位PLC可编程控制器实训台 |
|
机电一体化综合创新教学平台 |
|
机电一体化综合实训考核设备 |
|
PLC可编程控制实训设备 |
|
网络型可编程控制器综合实训装置 |
|
可编程控制器S7-1200综合实训设备 |
|
可编程控制器S7-200Smart综合实训设备 |
|
可编程控制器S7-1500综合实训设备 |
|
网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏） |
|
西门子1214C网络型可编程控制器综合实训装置 |
|
网络型PLC可编程控制技术综合实训装置（PLC、变频器、触摸屏） |
|
网络型PLC实训装置,PLC控制+变频+触摸屏+步进+伺服 |
|
电气实训操作台（PLC+变频+电气控制+触摸屏） |
|
电气与PLC可编程控制综合实训装置 |
|
可编程控制综合实训装置 |
|
PLC可编程控制器实训装置 |
|
PLC可编程控制器实训装置 |
|
自动化控制技能实训台 |
|
物联网综合应用实训系统 |
|
物联网工程综合应用实训装置 |
|
物联网智能家居实训系统 |
|
建筑智能物联网实训系统 |
|
电气控制PLC实训台 |
|
可编程控制器、单片机综合实训装置 |
|
电气控制与PLC技术一体化实训设备 |
|
可编程技术实训设备 |
|
单片机技术应用实训考核装置 |
|
PLC控制技术与组态技术实训装置 |
|
单片机应用创新实验平台 |
|
单片机控制功能实训考核装置 |
|
单片机技术应用实训考核装置 |
|
PLC可编程控制器实验装置 |
|
PLC控制及变频驱动技术教学实训装置 |
|
可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏）S7-1200 |
|
PLC综合控制实训装置 |
|
电机装配与运行检测实训平台 |
|
网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏） |
|
网络型可编程控制器实验装置（三菱） |
|
工业机械传动装调实训平台 |
|
工业数字化网络综合实训平台 |
|
工业运动控制技术实训装置 |
|
工业运动控制技术实训台 |
|
立体仓库实物教学实训装置 |
|
单片机控制二维运动实训设备 |
|
西门子工业控制与PLC综合实训平台 |
|
PLC可编程控制器实验箱 |
|
可编程控制器（S7-200SMART）实验室设备 |
|
西门子S7-1500实训设备,PLC+变频+电气控制+触摸屏 |
|
工业网络与组态实训装置 |
|
可编程电气控制综合实训装置 |
|
PLC网络综合实验平台 |
|
PLC可编程控制器综合实训装置（欧姆龙） |
|
可编程控制器实训装置 |
|
可编程变频器及电气控制综合实训装置 |
|
工业控制综合实训装置 |
|
工业自动化通信网络实验台 |
|
可编程控制器自动化教学装置 |
|
变频技术实验设备 |
|
工学结合PLC实训台 |
|
(三菱PLC)综合实训装置 |
|
西门子PLC控制综合实训装置 |
|
PLC可编程变频调速综合实训装置 |
|
PLC单片机变频调速综合实训装置 |
|
PLC、变频器、电气控制、触摸屏实训装置 |
|
cr40plc可编程控制器综合实训装置 |
|
SB-PLC2可编程控制实验装置 |
|
可编程控制实验装置及单片机综合实验台 |
|
可编程控制器、单片机、自动控制原理综合实验台 |
|
可编程控制、微机接口及微机应用综合实验台 |
|
PLC变频器、伺服驱动器、步进电机驱动器实训装置 |
|
工业自动化通讯网络实训系统 |
|
网络型PLC可编程控制实验装置 |
|
PLC可编程控制实训装置PLC+电气控制 |
|
网络型PLC可编程控制器综合实训装置 |
|
PLC变频器触摸屏培训设备 |
|
调速PLC可编程控制综合实训装置 |
|
PLC可编程控制器实验台（三菱FX3U-48MR、变频、触摸屏） |
|
PLC可编程控制器、单片机开发应用及电气控制综合实训装置 |
|
可编程控制器实训装置 |
|
单片机应用综合实训平台 |
|
PLC单片机实训台 |
|
单片机控制技术实训平台 |
|
单片机可编程控制综合实验装置 |
|
单片机技术开发平台 |
|
单片机开发综合实验装置 |
|
单片机开发应用技术综合实验装置 |
|
单片机控制技术实训平台 |
|
创新型单片机和EDA设计综合实验开发装置 |
|
单片机•CPLD/FPGA开发综合实验装置 |
|
AB自动化控制实训装置 |
|
单片机控制功能实训考核装置 |
|
单片机开发系统、自动控制原理综合实验装置 |
|
网络型可编程控制器（1500 PLC）实验装置 |
|
PLC可编程控制器实验装置 （PLC+伺服+变频器+电气控制+触摸屏） |
|
工业数字化网络综合实训平台 |
|
单片机应用实训考核装置 |
|
单片机应用创新实验平台 |
|
单片机技术应用实训考核装置 |
|
网络型可编程控制器（1200 PLC）实验装置 |
|
PLC单片机变频器触摸屏实训台 |
|
PLC可编程控制技术综合实训装置（PLC、变频器） |
|
网络型PLC可编程控制/微机接口及微机应用综合实验装置 |
|
网络型PLC可编程控制器综合实训装置（PLC+变频ABB+电气控制+触摸屏） |
|
网络型PLC可编程控制器综合实训装置（PLC+变频+电气控制+触摸屏） |
|
网络型PLC可编程控制器、变频调速、触摸屏、电气控制及单片机实验开发系统综合实验装置 |
|
网络型PLC可编程控制器、变频调速、触摸屏、电气控制及微机接口与微机应用综合实验装置 |
|
可编程控制系统实训平台 |
|
PLC实验实训台 |
|
PLC可编程控制实验及单片机实验开发系统综合实验装置 |
|
PLC可编程控制系统、单片机实验开发系统、自动控制原理综合实验装置 |
|
PLC可编程控制系统、微机接口及微机应用综合实验装置 |
|
计算机装调与维修技能鉴定装置 |
|
计算机组装与维护实训装置 |
|
信号与系统·控制理论·计算机控制技术实验台 |
|
单片机实训箱、
可编程控制器实验箱 |
|
工业机器人循环生产线实训装备 |
|
机器人实训装置 |
|
工业机器人拆装与调试实训台 |
|
机器人应用实训室设备 |
|
焊接机器人工作站 |
|
工业自动化实训平台 |
|
PLC可编程控制器综合实验装置 |
|
数字化工业控制实训平台 |
|
工业电气自动化及电工技能考核实训平台 |
|
可编程工业控制实训平台 |
|
PLC综合实训台 |
|
三菱FX3G-40MR光机电一体化实训考核装置 |
|
西门子S7-1200光机电一体化实训考核装置 |
|
PLC可编程控制器综合实训装置 |
|
工业自动化综合实训装置 |
|
工业自动化综合实训装置（PLC+变频器+触摸屏+单片机） |
|
工业全数字直流调速系统综合实训装置 |
|
变频调速系统开发平台 |
|
变频器工作原理实训设备 |
|
变频调速技术实训装置 |
|
交直流调速实训装置 |
|
工业电气综合实训装置 |
|
工业自动化控制一体化实训室设备 |
|
工业自动化综合实训装置 |
|
工业自动化综合实训装置（PLC+变频器+触摸屏+单片机） |
|
工业自动化综合实训装置（西门子） |
|
工业控制创新实训平台 |
|
自动化生产线实训室设备 |
|
工业全数字控制实训装置 |
|
工业自动化综合实验考核装置 |
|
工业电气自动化及电工电子技能考核实训平台 |
|
工业运动控制技术实训台 |
|
网络型plc综合实验平台 |
|
工业控制与plc综合实训平台 |
|
工业自动化网络控制平台 |
|
可编程控制器（西门子）综合实训室 |
|
可编程控制器（三菱）综合实训室设备 |
|
液压传动实验台、液压PLC实验台、气动液压PLC实验台、电梯模型、智能建筑实验室设备 更多产品＞＞ |
|
液压传动测试实验台 |
|
工业型液压综合实验台 |
|
PLC控制液压与气动综合实训装置 |
|
液压元件拆装实训装置 |
|
液压与气压传动综合实训装置 |
|
液压气动PLC控制综合实训装置 |
|
实验教学用液压实验台（可视型） |
|
多功能气动教学实验台 |
|
液压气压传动与控制实训操作平台 |
|
透明液压传动与PLC实训装置 |
|
液压与气压PLC控制综合实训装置 |
|
透明液压与气动PLC控制综合实训装置（软件控制） |
|
透明液压传动与PLC控制实训装置 |
|
液压挖机与人机界面实训装置 |
|
PLC透明液压回路试验台 |
|
透明液压与气压传动综合实训装置(PLC控制、液压气动二合一) |
|
液压传动与PLC实训装置(工业型单面) |
|
PLC控制透明液压与气动综合实训装备 |
|
液压装载机实训系统 |
|
液压挖掘机实训系统 |
|
气动机械手实训考核装置 |
|
双面电气动PLC控制实训装置 |
|
气动传动实验台 |
|
液压传动基础实训箱 |
|
气动实训箱 |
|
基本液压传动实验台 |
|
液压传动实训台装置 |
|
气动机械手实训模型 |
|
透明液压传动与PLC实训装置 |
|
机电液气一体化实训平台 |
|
液压传动技术实验台 |
|
液压元件拆装实训台（实物） |
|
液压传动与控制实验教学培训系统 |
|
双面透明液压传动技术教学装置 |
|
透明液压传动演示系统 |
|
液压传动实验台 |
|
透明液压传动与PLC实训装置 |
|
透明液压PLC控制实训装置 |
|
气动PLC控制实训装置 |
|
透明液压与气动传动综合实训装置 |
|
多功能气动教学实训台 |
|
工业型液压综合实验台 |
|
PLC控制液压与气动综合实训装置（工业型） |
|
透明液压传动与PLC控制实训装置 |
|
透明气动PLC控制实训装置 |
|
液压控制综合实训装置 |
|
气动控制综合实训装置 |
|
四合一透明液压传动演示系统 |
|
液压与气压实验台 |
|
透明液压传动与PLC实训装置(铝合金框架) |
|
叉车液压系统实训台 |
|
挖掘机液压系统与PLC控制实训装置 |
|
透明液压PLC控制实验装置（挖掘机液压试验台） |
|
液压挖掘机实训装置 |
|
起重机械实训装置 |
|
装载机液压系统与PLC控制实训装置 |
|
起重机液压系统与PLC控制实训装置 |
|
液压与气压传动PLC综合实训装置（工业型） |
|
液压传动与PLC实训装置(工业型单面) |
|
透明装载机实训台 |
|
透明挖掘机实训台 |
|
传感器实训设备、传感器实验设备、实验箱类、变频调速实验装置、工业自动化实训设备 |
|
工业传感器检测及控制实训台 |
|
工业传感器应用与检测综合实训台 |
|
传感器实训室，传感器技术实训装置 |
|
创新型测控传感器技术综合实验实训装置 |
|
传感与检测实训装置 |
|
传感器综合实验系统（22种传感器技术实验箱） |
|
检测与转换传感器技术实验仪（20种传感器） |
|
传感器技术实训装置 |
|
传感器应用技术实验设备 |
|
传感器应用技术实训考核设备 |
|
传感器系统实验仪 |
|
传感器与检测技术实验台 |
|
传感器技术实验箱 |
|
增强型型检测与转换（传感器）技术实验装置 |
|
压力传感器标定实验系统 |
|
热电阻和热点偶温度传感器校验实验系统 |
|
单片机传感器综合实验实训平台 |
|
液体流量仪表标定实验系统 |
|
压力控制测量实验装置 |
|
液位流量控制实验装置 |
|
气动薄膜控制阀与电气安装阀门定位调校实训置 |
|
检测与转换（传感器）技术实验17种箱 |
|
传感器与检测技术实训装置 |
|
创新型测控/传感器技术综合实验实训平台 |
|
流量控制测量装置 |
|
智能温度控制实训装置,自动温度测控实验装置 |
|
多媒体工程制图设计实验室设备 |
|
多功能升降式实用绘图桌 |
|
工程制图实验室设备 |
|
建筑工程制图实训室-土木工程实训室 |
|
钳工职业技能等级鉴定考核装置 |
|
钳工实验室成套设备 |
|
焊工、铆工实操室成套设备 |
|
焊接多功能实训实验室成套设备 |
|
钳工实训室简介、钳工实训工作台 |
|
机电一体化实验室设备、教学数控车床、教学数控铣床、透明电机模型、变压器模型 更多产品＞＞ |
|
光机电一体化控制实训系统 |
|
机电一体化实训装置 |
|
自动生产线拆装与调试实训装置 |
|
机电一体化实训装置 |
|
工业自动化综合实训装置 |
|
煤矿自动化控制实训平台 |
|
机电一体化综合实训考核设备 |
|
基于PLC机电一体化实训平台 |
|
自动化生产线实训考核装备 |
|
光机电气一体化控制实训平台 |
|
机电一体化综合实训实验系统 |
|
机电一体化系统综合实训平台 |
|
机电一体化综合系统实训装置 |
|
数字化工业机器人柔性生产线实训平台 |
|
MES网络型模块式柔性自动化生产线实训系统 |
|
MPS模块式柔性自动化生产线实训系统(六站) |
|
灌装自动化生产线实训装置,机电一体化技师实训考核装置 |
|
机电一体化综合系统实训设备 |
|
光机电一体化实训考核装置 |
|
自动化生产线实训考核平台 |
|
自动生产线实训装置 |
|
智能控制技术实训台 |
|
自动化控制技术实训装置 |
|
智能机电一体化综合实训考核设备 |
|
机电一体化综合实训系统 |
|
光机电气一体化实训装置 |
|
电机故障诊断与维修检测实训考核装置 |
|
机床电路实训考核设备 |
|
机床电路实训设备 |
|
机床电气线路(四合一）考核实训装置 |
|
机床电气控制实训装置（柜式双面、四合一、四种机床） |
|
机电一体化综合实训室设备、机电液气一体化实训平台 |
|
数控设备维修实验室设备、数控机床电气故障检测实训台 |
|
机电技术综合实训考核装置 |
|
光机电一体化实训考核装置 |
|
物料分拣实训装置 |
|
煤矿培训自动化试验台 |
|
自动生产线实训考核装置 |
|
工业自动生产线实训装置 |
|
机电一体化综合实训考核装置 |
|
光机电一体化实训室设备、自动生产线实训室设备 |
|
柔性自动化生产线实训系统（六站） |
|
机电一体化技术应用及趋势 |
|
3D虚拟机床及机床线路实训装置 |
|
机床电气控制技术实训台 |
|
网络化智能型机床电气技能实训考核装置 |
|
机床智能实训考核装置 |
|
机床电气培训考核实验装置 |
|
网孔型万能机床电路实训考核鉴定装置 |
|
数控铣床装调与维修考核实训设备 |
|
数控车床电气控制与维修实训考核装置 |
|
多系统数控机床虚实一体训练机 |
|
机床电气实训智能考核装置（五种机床） |
|
车床综合维修考核装置（各种系统） |
|
精密双轴十字滑台实训设备 |
|
数控铣床装调与维修实训台 |
|
数控车床装调与维修实训台 |
|
数控加工中心实验室设备 |
|
数控加工中心装调与维修考核实训设备 |
|
数控车床装调与维修考核实训设备(GSK980TDi) |
|
数控铣床装调与维修考核实训设备(广数GSK－980MDi) |
|
数控车/铣床智能综合实训考核实验台 |
|
电工技能实训考核柜 |
|
机床电气控制技术及工艺实训考核装置（网孔板） |
|
数控车铣复合机床、五轴五联动数控加工中心、五轴数控加工中心虚实一体训练机 |
|
SINUMERIK 840DSL 五轴数控加工中心虚实一体训练机 |
|
五轴数控加工中心虚实一体训练机 |
|
数控机床故障诊断与维修实训装置 |
|
步进电机交流伺服电动机驱动系统实验装置 |
|
光机电气一体化控制实训设备 |
|
光机电气一体化实训设备 |
|
光机电一体化控制实训装置 |
|
自动化生产线实训平台 |
|
智能制造人才综合实训室建设方案 |
|
机电一体化柔性生产线加工系统 |
|
MPS模块式柔性自动化生产线实训系统(六站) |
|
智能型万能机床电气实训考核鉴定装置 |
|
变压器/电机控制综合实验装置 |
|
电机性能综合测试装置 |
|
电机与变压器维修实训设备 |
|
电机变压器维修及检测实训装置 |
|
电机故障诊断与维修检测实训考核装置 |
|
电机电控配线安装装置 |
|
机床电气控制实训装置 |
|
电机装配工技能实训装置 |
|
电机检修技能实训装置 |
|
电机拆装与维修实训台 |
|
模拟机床电气故障排除实训装置 |
|
机电一体化生产线实训设备 |
|
电气控制及PLC变频器电机实训装置 |
|
智能型四合一机床电气控制实训台 |
|
智能型四合一机床电气控制技能实训考核鉴定装置 |
|
龙门刨床电气技能实训考核装置 |
|
交流桥式起重机实训考核设备 |
|
Z3040B摇臂钻床电气技能实训考核装置 |
|
C650-2普通车床电气技能实训考核装置 |
|
Z3050摇臂钻床电路智能实训考核台 |
|
C6140普通车床电气技能实训考核装置 |
|
M7120平面磨床电气技能实训考核装置 |
|
T68镗床电气技能实训考核装置 |
|
X62W万能铣床电气技能实训考核装置 |
|
智能机床电路实训考核装置 |
|
空间及平面机构综合实验台
更多产品＞＞ |
|
钳工技能实训考核平台
|
|
工业机械传动装调实训平台
|
|
机械传动装调综合实训平台
|
|
机构运动创新设计方案拼装及仿真实验台
|
|
机械基础实训室设备,机械设计实训设备,机械传动实训台 |
|
五金冲压模、拆装模具、铝合金拆装实训模具、注塑模具、冲孔模、级进模、复合模
|
|
机械基础综合实验室、机械设计实验室 |
|
机构创新组合设计实验台 |
|
机械运动创新方案拼装实验台 |
|
零件尺寸误差测量组合实训装置 |
|
零件形位误差测量组合实训装置 |
|
《几何体》实测绘图训练装置 |
|
《典型零件》实测绘图训练装置 |
|
《标准零件》实测绘图训练装置 |
|
《联接与配合》实测绘图训练装置 |
|
《千斤顶》实测绘图训练装置 |
|
《台虎钳》实测绘图训练装置 |
|
《齿轮泵》实测绘图训练装置 |
|
《减速器》实测绘图训练装置 |
|
测绘用装配体、齿轮泵、阀体及机件模型 |
|
减速器拆装教学模型 |
|
滚齿机教学模型 |
|
教学用插齿机实验台 |
|
轮系创新设计拼装及仿真实验台 |
|
机械传动方案优化综合测试实验台 |
|
曲柄滑块导杆凸轮机构实验台 |
|
螺栓与螺栓组联接综合实验台 |
|
创意组合机械系统装配训练综合实验平台 |
|
带传动效率测试分析实验台(基础型) |
|
液体动压滑动轴承实验台 |
|
便携式机械系统传动创新组合设计实验台 |
|
机械设计制造实训设备,自动化专业实训装置 |
|
曲柄导杆滑块凸轮测试实验装置 |
|
齿轮传动测试分析实验装置 |
|
链条与万向节传动测试实验装置 |
|
机械系统集成及参数可视化分析实验台 |
|
机械传动创意组合测试实验台 |
|
A型机械传动方案创意组合及参数分析实验台 |
|
B型机械传动方案创意组合及参数分析实验台 |
|
自动化夹具综合实验台 |
|
车刀量角仪 |
|
齿轮范成仪 |
|
机械元件陈列柜 |
|
电机与变压器声动同步CD解说示教陈列柜 |
|
机械基础声动同步CD解说示教陈列柜 |
|
机械运动简图的测绘及分析实验模型 |
|
机械零件20教陈列柜 |
|
减速器声动同步CD解说示教陈列柜 |
|
机械原理声动同步CD解说示教陈列柜 |
|
机械制图16型陈列柜 |
|
模具示教陈列柜 |
|
金属切削示教陈列柜 |
|
金属工艺学CD解说示教陈列柜 |
|
公差配合陈列柜
|
|
钳工工艺学陈列柜 |
|
金属刀具陈列柜 |
|
机床夹具设计陈列柜 |
|
机械综合陈列柜《机械原理》《机械零件》《减速器》 |
|
车工工艺学陈列柜 |
|
机械设计基础陈列柜 |
|
机械设备拆装实训台 |
|
大型量具陈列柜 |
|
《机械创新设计》示教陈列柜 |
|
气动液压示教陈列柜 |
|
机械原理实训设备,机械创新实训装置,机械设计实训设备,机械传动实训设备 |
|
机械装调技术综合实训装置 |
|
机械制图模型,机械制图教学模型 |
|
机械制图立体示教模型、测绘模型画法几何投影箱 |
|
《机械基础》（中国劳动社会保障劳动版） |
|
机械设计拆装实验室,机械设计实验室 |
|
公差与检测技术实训室 |
|
机械系统搭接装配训练实验台 |
|
透明电动机实训教学模型、变压器教学模型 |
|
减速器拆装实验室,拆装实验用大型减速器教学模型（全铝制） |
|
机械装调技术综合实训装置 |
|
机械运动创新设计搭接实验台 |
|
机械机构基础实验台、机构创新实验台、动平衡原理实验台、轴系结构实验箱、机构搭接测试实验台、齿轮范成 |
|
透明五金冲压模拟机、透明液压注塑机演示模型、透明注塑成型模拟机、铝合金模具拆装模型 |
|
机械装调技术综合实训装置、机械设备装调与控制技术实训装置、机械装配技能综合实训平台 |
|
机械制图模型,机械机构模型,机械零件模型,机械原理模型,部件模型 |
|
电机及电子专业实训室、电工技术实训室 |
