2022年5月27日

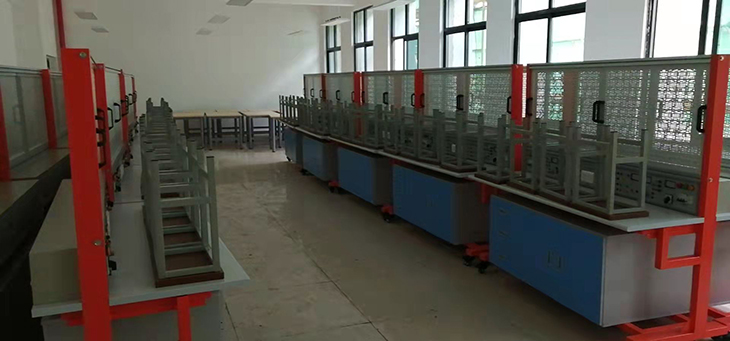

SBWD-2C型电气技能实训考核装置（单面双组型）
电气技能实训考核装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。
根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，SBWD-2C型电气技能实训考核装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，SBWD-2C型电气技能实训考核装置是一种理想的职业教育实训设备。
一、电气技能实训考核设备技术指标
1.
外型：整体尺寸1632mm×700mm×1638mm；
2.
实训台架的材料：钢板、铝合金结构；
3.
电源：
1)输入：三相AC
380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线
380V 接插式2组、220V接插式2组。
4.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。
5.可调直流输出：
0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
6.各种规格的电阻提供75Ω/75W功率电阻三个，用于降压启动电路。提供10Ω/25W功率电阻一个，用于能耗制动电路。
7.
接口及仪表：指针式电压表
2 只，时刻监控电网电压变化；
8.
保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
二、 电气技能实训考核设备结构功能
电气技能实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM
三、参考实训项目
仪表照明实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
电力拖动实训项目
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．接触器联锁的正反转控制线路
17．按钮联锁的三相异步电动机正反转控制线路
18．双重联锁的三相异步电动机正反转控制线路
19．三相异步电动机多地控制
20．工作台自动往返控制线路
21．三相异步电动机串电阻降压启动控制线路
22．三相异步电动机能耗制动控制线路
四、 电气技能实训考核装置全室参考配置表（以20台/40座为例）
|
序号 |
名
称 |
每台数量 |
全室数量 |
单位 |
备 注 |
|
1 |
控制屏 |
1 |
20 |
套 |
|
|
2 |
实训桌 |
1 |
20 |
张 |
|
|
3 |
储存柜 |
1 |
20 |
|
|
|
4 |
学生凳 |
2 |
40 |
张 |
|
|
5 |
网孔板 |
2 |
40 |
块 |
|
|
6 |
器材配备 |
1 |
20 |
套 |
见表一 |
|
7 |
配套教学资源 |
|
1 |
套 |
见附件（注：购买10套以下无此项配置） |
|
8 |
指导书 |
1 |
20 |
套 |
|
表一 、每套器材配备配置清单
|
序号 |
名
称 |
型号与规格 |
数
量 |
|
1 |
电器元件 |
单相电度表 |
DD862-2 |
1 |
|
单相闸刀开关 |
HK8 |
1 |
|
平灯头 |
6A/250V |
2 |
|
墙壁插座 |
|
1 |
|
电流互感器 |
|
1 |
|
墙壁开关底座 |
|
2 |
|
声控开关 |
|
1 |
|
漏电保护断路器 |
DZ47LE-32 4P C16 |
1 |
|
2P保险盒+熔断管 |
RT18-32X |
1 |
|
3P保险盒+熔断管 |
RT18-32X |
1 |
|
交流接触器 |
CJX2-0910 |
3 |
|
辅助触头 |
F4-22 |
3 |
|
热继电器 |
R16B-20/3 |
1 |
|
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
|
时间继电器座 |
PF-083A |
1 |
|
3H按钮 |
|
2 |
|
行程开关 |
LX9-222 |
2 |
|
行程开关 |
LX9-001 |
2 |
|
日光灯管 |
Y210RR25/10W |
1 |
|
镇流器 |
13W |
1 |
|
日光灯座 |
|
2 |
|
接线端子排 |
JF5-2.5/5 |
5 |
|
G形导轨 |
|
1 |
|
走线槽 |
|
2米 |
|
螺丝 |
|
100 |
|
2 |
常用工具 |
数字万用表 |
890B+ |
1 |
|
螺丝刀 |
|
|
|
尖嘴钳 |
|
1 |
|
剥线钳 |
|
1 |
|
3 |
电机 |
三相鼠笼异步电动机 |
380V/Y/△180W，单速 |
1 |
|
三相鼠笼异步电动机 |
380V/Y/△180W，单速，配离心开关 |
1 |
|
