SBK-ZDH自动化实训装置
一、概 述
自动化实训装置需按照人社部颁发的“维修电工技术等级标准”和“职业技能鉴定规范”的内容要求，结合技能大赛电气安装与调试项目的竞赛规程，根据维修电工高级、技师培训的实际情况建立集培训学习、理论验证、实训操作、考核鉴定于一体的多功能实训装置。同时可以让学生学会PLC 控制技术、步进控制技术、伺服传动控制技术、传感器技术、位置控制技术、机械传动等技术，提高学生综合应用PLC技术能力，主要用于电气自动化设备安装与维修、机电一体化等专业岗位的技能实训与考核。

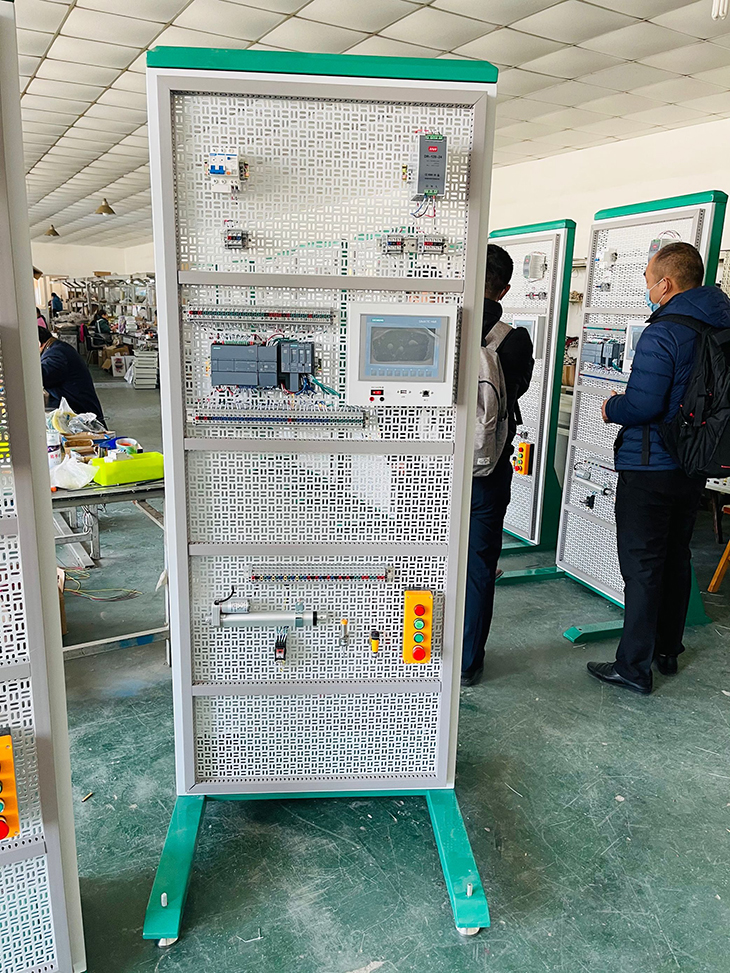

参考图片
二、技术性能
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：环境温度范围为-10℃～+40℃，相对湿度＜85%（25℃），海拔＜2000m。
3.装置容量：＜1.5kVA
4.实训装置为
三、每工位配元器件要求
|
序号 |
名称 |
规格/型号 |
单位 |
数量 |
备注 |
|
1 |
交流电动机控制实训模块（两台三相交流异步电动机、一台双速电动机） |
一台交流异步电动机采用编码器测速并显示，一台双速电机采用霍尔开关测速 |
套 |
1 |
采用知名品牌 |
|
2 |
电机转换端子实训模块 |
由黄绿红强电座各4组，固定于1.2mm厚钢板上，每组强电座丝印有电气符号标识。 |
套 |
1 |
采用知名品牌 |
|
3 |
传感器模块 |
配行程开关2个，电感、电容、光电传感器各1个 |
套 |
1 |
采用知名品牌 |
|
4 |
CPU |
三菱3-48mr |
套 |
1 |
|
|
5 |
变频器 |
变频范围：0-400HZ,输出电压：380-650V,输出功率：0.75-400W |
套 |
1 |
三菱 d-720 |
|
6 |
指示灯模块 |
DC24V 3红、3黄、3绿 |
只 |
9 |
采用知名品牌 |
|
7 |
热过载继电器模块 |
JRSID-25 0.63-1A |
只 |
2 |
配底座 |
|
8 |
JRSID-25 1.6-2.5A |
只 |
1 |
配底座 |
|
|
9 |
接触器模块 |
LC1-D0601M5N AC220V |
只 |
8 |
三对常开一对常闭 |
|
10 |
LA1-DN22 |
只 |
8 |
采用知名品牌 |
|
|
11 |
DC24V继电器 |
只 |
8 |
采用知名品牌 |
|
|
12 |
漏电保护器模块 |
DZ47LE-32-4P 10A |
只 |
1 |
采用知名品牌 |
|
13 |
开关电源模块 |
CL-A-15-5 |
只 |
1 |
DC5V/3A |
|
14 |
HS-100-24 |
只 |
1 |
DC24V/4.5A |
|
|
15 |
按钮开关模块
|
Φ22-LAY16-AR11 红色 |
只 |
5 |
三力 |
|
16 |
Φ22-LAY16-AG11 绿色 |
只 |
5 |
三力 |
|
|
17 |
Φ22-LAY16-CR11 |
只 |
1 |
三力 |
|
|
18 |
Φ22-LAY16-DB22 |
只 |
2 |
两档 三力 |
|
|
19 |
Φ22-LAY16-DB22 |
只 |
2 |
三档 三力 |
|
|
20 |
接线排及线槽 |
SUK-1.5N |
套 |
1 |
若干 |
|
21 |
触摸屏 |
昆仑通态7寸 |
套 |
1 |
|
|
22 |
实训平台 |
由40x40mm型材、1.2mm厚网孔板组建门子结构 |
个 |
1 |
|
四、完成的实训内容：
1.典型电机控制技术
实验一 PLC控制三相异步电机电机启停
实验二 PLC 控制电动机顺序控制
实验三 PLC 控制电动机点动和自锁控制
实验四 PLC 控制电动机星/三角启动自动控制
实验五 PLC控制三相异步电机正反转
实验六 PLC控制三相异步电机带限位自动往返控制
2.变频器控制实验
实验一 变频器功能参数设置与操作
实验二 外部端子点动控制
实验三 设定频率运行
实验四 变频器控制电机正反转
实验五 多段速度选择变频器调速
实验六 电位器控制变频器外部电压调速
实验七 基于PLC通讯方式的变频开环控制
