PLC理实一体化实训台,PLC技术应用实训室,一体化教学自动化创新实训室 > 开云足球 >电子电工实训考核设备

2021年5月16日

PLC理实一体化实训台,PLC技术应用实训室,一体化教学自动化创新实训室

PLC技术应用实训室、PLC理实一体化实训台

PLC理实一体化实训台,PLC技术应用实训室，一体化教学自动化创新实训室配备，自动化实训系统（西门子控制器）工作岛；一体化教学自动化创新实训室设备的配备都按照工厂实际运行情况进行模拟操作，使学生尽早的熟悉工厂运行情况，工作时能迅速的融入企业。

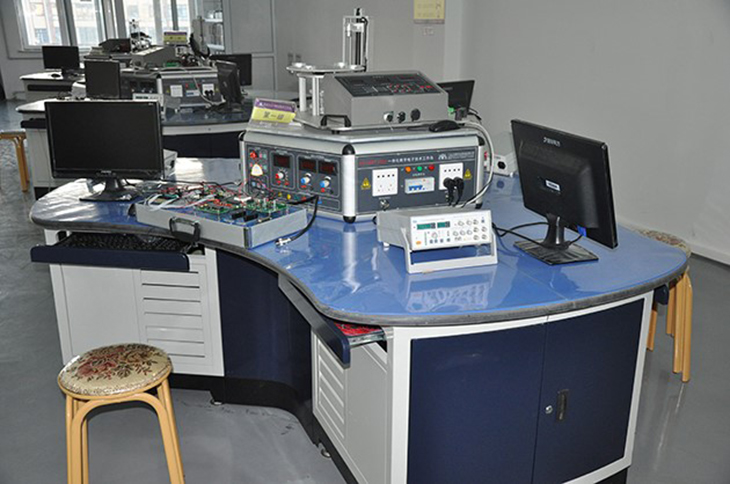

图片仅供参考，以实际配置为准

一、PLC技术应用实训设备概述

PLC技术应用实训装置采用铝木结构实训台，实训台架由实训台、实训桌、便携式模块、台式电脑四大部分组成。实训台包括PLC操作区、触摸屏操作区、直流电源输出区、交流电源总电源控制保护和交流三相四线电源输出区；实训桌以经氧化处理的高材质钣金作为设备主要框架材料，桌身分上下两层，上层由三个活动抽屉和一个键盘托板组成，下层左侧为推拉式储物柜，可存放工具材料、元器件等，右侧部分空间可用于放置电脑主机。

二、PLC技术应用实训装置特点

1、采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。

2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。

3、基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

4、仿真实训教学：通过FLASH虚拟环境实时显示PLC运行状态，也可以实现PLC接线、错误检查、编程训练、程序编写测试等功能。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m

3、装置容量：＜0.5KVA

4、重量：＜110Kg

5、外形尺寸：1680mm×750mm×1600mm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四、PLC技术应用实训装置的基本配置及功能

实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；

四、功能特点

PLC技术应用实训设备总体结构：

采用铝木结构实训台，实训台架由实训台、实训桌、便携式模块、台式电脑四大部分组成。实训台包括PLC操作区、触摸屏操作区、直流电源输出区、交流电源总电源控制保护和交流三相四线电源输出区；实训桌以经氧化处理的高材质钣金作为设备主要框架材料，桌身分上下两层，上层由三个活动抽屉和一个键盘托板组成，下层左侧为推拉式储物柜，可存放工具材料、元器件等，右侧部分空间可用于放置电脑主机。

中标单位严格按照招标要求制作实训设备，希望中标单位给我方提供产品的详细设计图（如实训设备各部位的尺寸、实验台面元件清晰布置图等）国际要求的技术参数文件、产品中元件配置详细清单等，供我方采购前参考。

关于该设备的作用和使用环境；该设备不是国定班级的实训设备也不是实训考核装置，是在教室随堂教学使用的理实一体化设备，其特点描述，如1、2节课甲班在该设备上上A内容后，3、4节课乙班要能在该设备上上B内容，其设备作用和使用环境是人员多、人员流动量大、教学内容变换频繁，所以要求该设备结构整体坚固耐用，不作变换或少量变换就能保证各教学内容的需要，为了减少人为因素损坏设备的机率，设备上不宜挂过多的模块，活动部件也不宜存放在设备自带的柜子里。

厂家在设计时考虑将电脑的USB接口、串口引至靠近PLC操作扳的区域。

实验台面上右侧留有可放置电脑显示器的区域，悬空的两侧装有挡板，不会因为不小心造成显示器摔落，可对显示器形成有效保护。

弱电区域接线用K2号测试线2MM实验连接线；强电区域接线用4mm香蕉插头高压安全护套插头测试线。

本设备各个功能区的功能特点：

PLC操作区：PLC主机，分别制作为两块操作板，操作板可更换使用，更换方便、快捷、牢固，实训时均采用安全插线进行连接。操作板上画有电路标识的图形符号和文字符号，线条、文字清晰并不退色；其中PLC操作板1可以每5台实验设备为一组，每组配主站模块一块，配从站模块四块。

触摸屏操作区：触摸屏采用10寸彩色触摸屏，含一个触摸屏电源开关与四个引出接口。

直流电源输出区：含DC:24V输出插孔、DC:24V输出接线柱、DC:5V输出插孔、DC:5V输出接线柱、DC:24V电压表检测、DC:24V/5V电源开关、DC:24V/5V电源保险。

交流电源总电源控制、保护和交流三相四线电源输出区：具有三相电源控制、指标、短路保护、漏电保护功能。配置包括：三相四线漏电空开为总电源开关，U相、V相、W相电压表监测，三相四线电源输出安全插孔，三相四线电源输出空开控制和短路保险，三相四线电源输出用指示灯作电源输出指示标识。

伺服电机定位模块：本模块为便携式模块，可以通过3个接近开关进行机械定位；也可以通过伺服电机进行更精确的闭环位置控制实训，该装置采用标准的模块化设计，实训时均采用安全插线进行连接，安全可靠，更具人性化。

步进电机定位模块：本模块为便携式模块，可以通过3个接近开关进行机械定位；也可以通过步进电机所发脉冲数进行比较精确的机械定位；还可以利用步进电机和旋转编码器进行更精确的闭环位置控制实训，该装置采用标准的模块化设计，实训时均采用安全插线进行连接，安全可靠，更具人性化。

变频调速模块：本模块为便携式模块，可以通过3个接近开关进行机械定位；也可以通过三相减速电机和旋转编码器进行更精确的位置控制实训，该装置采用标准的模块化设计，实训时均采用安全插线进行连接，安全可靠，更具人性化。

五、实训项目

本设备基本实训包含PLC、PLC扩展模块、变频器控制、伺服电机控制、步进电机控制、组态软件、CC-Link网络基本操作与编程实训项目。部分实训项目如下：

序号	名称	主要技术指标	数量	单位
1	实训桌	钣金实训台；1300mm×750mm×1300mm（仅供参考，以实际尺寸为准）	1	套
2	实训台电源	电源供电、保护和通电指示：包含直流电源输出区和交流电源输出区	1	套
3	PLC操作板1	继电器型（1只/块）。扩展模块包括： FX3U-485-BD（1只/块） FX3U-4AD-PT（1只/块） FX3U-64CCL（1只/块）注：15套共配12只 FX3U-16CCL-M（1只/块）注：15套共配3只操作板上含若干小开关、小按钮、指示灯、小继电器、两位七段数码管等。	1	套
3	PLC操作板2	（1只）晶体管型。含扩展模块包括： FX3U-3A-ADP（1只/块） FX3U-4AD-TC（1只/块） FX3U-485-BD（1只/块）操作板上含若干小开关、小按钮、指示灯、小继电器、两位七段数码管等。	1	套
4	触摸屏操作区	昆仑通态10寸彩色触摸屏 (1只/每台)，含一个触摸屏电源开关与四个引出接口。	1	套
5	PLC下载线SC-11	长2000mm；用于学生机PLC主机与计算机之间的通讯。	1	根
6	国标电源线	标准插头国标电源线	1	根
7	安全插拔线	每台配1000mm长的20根、 600mm长的50根	1	套
8	PLC编程软件	PLC编程软件最新版本	1	套
9	组态软件	MCGS_嵌入版最新版本	1	套
10	伺服电机定位模块	主要由模块底箱、滚珠丝杠运动单元、伺服电机、伺服电机驱动器、标尺等组成。 1.滚珠丝杆单元：由滚珠丝杆、刻度装置、位置传感器、移动导块等组成。 2.伺服电机及驱动：伺服电机：ECMA-C20604RS（1只/块）。伺服驱动器：ASD-B2-0421-B及其配件（1只/块）。编码器：HTB4008-G-1000BM/12-24F（1只/块）。滚珠丝杆单元(1组/块)。接线单元(1组/块)。	1	套
11	步进电机定位模块	主要由模块底箱、滚珠丝杠运动单元、步进电机、步进电机驱动器、标尺、编码器等组成。 1.滚珠丝杆单元：由滚珠丝杆、刻度装置、位置传感器、移动导块等组成。 2.步进电机及驱动：步进电机3S57Q-04079（1台/块）；步进驱动器及其配件:3M4581(1只/块)。编码器：HTB4008-G-1000BM/12-24F（1只/块）。滚珠丝杆单元(1组/块)。接线单元(1组/块)。	1	套
12	变频调速模块	A840变频器运动控制模块主要由模块底箱、连轴器、变频器、电机、编码器等组成。变频器：（1只/块）电机：三相鼠笼异步电机，YS5021（1只/块），编码器：HTB4008-G-1000BM/12-24F（1只/块）。滚珠丝杆单元(1组/块)、接线单元(1组/块)	1	套
13	伺服电机定位模块金属存储柜	11004501800mm，强度足够，配套存放模块	1	个
14	步进电机定位模块金属存储柜	11004501800mm，强度足够，配套存放模块	1	个
15	变频调速模块金属存储柜	11004501800mm，强度足够，配套存放模块	1	个
16	品牌商用型台式计算机	详细规格及参数要求同多媒体教学设备中“一、教学电脑”的配置。	1	台
17	实验台金属凳子	410210320mm	2	个
18	实训指导书	PLC理实一体化实训台配套实训指导书	1	套
