电梯安装与调试实训室,电梯维护与保养实训室

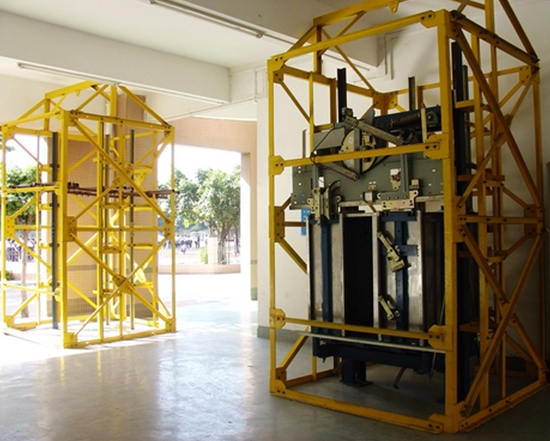

电梯安装与调试实训室,电梯维护与保养实训室,电梯安装与拆装调试考核实训设备是根据国家电梯安装与维修教程要求进行设计。按电梯比例缩小，设备采用模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整、绳头的安装与调整等课程实训，适用于进行电梯的拆、装实训。电梯导轨安装与调整实训设备,电梯绳头套锥安装与调整实训设备,电梯曳引机安装与调整实训设备,电梯安全钳安装与调整实训设备,电梯轿箱门安装与调整实训设备,电梯厅门安装与调整实训设备,电梯轿箱安装与调整实训设备
1.1电梯安装调试与维修实训装置概述 ：
电梯安装调试与维修实训设备是根据电梯安装与维修教程要求进行设计。设备采用移动模块式结构，配置了工业级电梯配件，能进行电梯厅门的安装与调整、轿箱门的安装与调整、安全钳的安装与调整、限速器的安装与调整、曳引机的安装与调整、导轨的安装与调整级轿箱的安装与调整、绳头的安装与调整等课程实训，适用于职业院校、技工院校等进行电梯的安装实训。
1.2电梯安装调试与维修实训装置结构：
实训支架：采用全钢精加工而成，整体环氧聚塑喷涂，底脚装有带刹车的万向轮，便于移动和固定。
电梯配件：采用工业级器件，部分机构按实际规格比例缩小设计，方便教学实训。
1.3电梯安装调试与维修实训设备配置与要求：
|
N0 |
配置名称 |
型号 |
规格（长×宽×高） |
单位 |
数量 |
|
1 |
电梯导轨安装与调整实训设备 |
SB-811C-Ⅰ |
1200×800×1500 |
套 |
1 |
|
2 |
电梯绳头套锥安装与调整实训设备 |
SB-811C-Ⅱ |
1200×600×1500 |
套 |
1 |
|
3 |
电梯曳引机安装与调整实训设备 |
SB-811C-Ⅲ |
1800×1000×2000 |
套 |
1 |
|
4 |
电梯安全钳安装与调整实训设备 |
SB-811C-Ⅳ |
1560×800×1550，开门尺寸：800×1000 |
套 |
1 |
|
5 |
电梯轿箱门安装与调整实训设备 |
SB-811C-Ⅴ |
1600×800×1500，开门尺寸：800×1000 |
套 |
1 |
|
6 |
电梯厅门安装与调整实训设备 |
SB-811C-Ⅵ |
1860×1310×2900 |
套 |
1 |
|
7 |
电梯轿箱安装与调整实训设备 |
SB-811C-Ⅶ |
1600×800×1500，开门尺寸：800×1000 |
套 |
1 |
|
8 |
实训工具 |
|
|
套 |
1 |
|
9 |
实训指导书 |
SB-811C |
|
份 |
1 |
1.4实训考核项目：
1.电梯导轨的安装实训
2.电梯导轨垂直度测量实训
3.电梯绳头制作实训
4.电梯曳引机的安装实训
5.电梯曳引机的调试实训
6.电梯安全钳的安装实训
7.电梯安全钳的调试实训
8.电梯厅门的安装实训
9.电梯厅门的调试实训
10.电梯轿箱门的安装实训
11.电梯轿箱门的调试实训
1.5电梯安装调试与维修实训设备分项参数
注：以下7项设备不可以独立运行，必组成一套完整电梯安装与拆装调试考核实训室设备

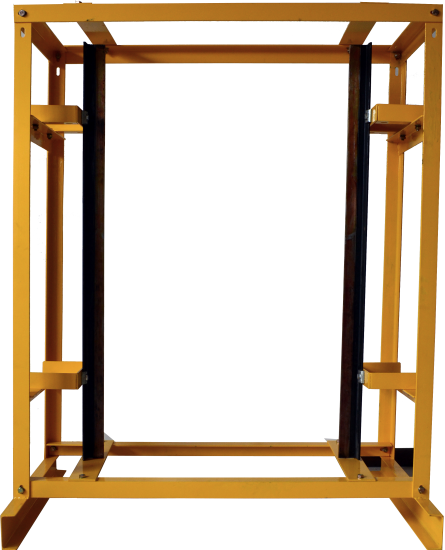

1、电梯导轨安装与调整实训设备
1、电梯导轨安装与调整实训设备尺寸：1200×800×1500
2、电梯导轨安装与调整实训设备含：
a：支承架-由角钢拼装，表面环氧聚塑喷涂，美观耐用,整体支架脚安装脚轮方便移动。
b：导轨-3kg空心导轨，50×50×5#角钢，底架底梁用10#槽钢.。
3、设备可达到如下教学目的：
a、了解电梯导轨的结构和安装原理。
b、可拆装导轨，调整导轨的垂直度。
2、电梯绳头套锥安装与调整实训设备
1、电梯绳头套锥安装与调整实训设备尺寸：1200×600×1500
2、电梯绳头套锥安装与调整实训设备含：
a：支承架-由方管焊接，表面环氧聚塑喷涂。
b：绳头锥套-绳头锥套采用Φ8-10及配套钢丝绳4套，固定于支承架上。
c：钢丝绳-Φ8-10钢丝绳，安装好于绳头锥套上。
3、电梯绳头套锥安装与调整实训设备可达到如下教学目的：
a、了解锥套的结构和安装原理。
b、可拆装锥套及钢丝绳。
c、可按要求调整钢丝绳的松紧度。
3、电梯曳引机安装与调整实训设备
1、电梯曳引机安装与调整实训设备尺寸：1800×1000×2000
2、电梯曳引机安装与调整实训设备含：
a：支承架-由角钢拼装而成，表面环氧聚塑喷涂。
b：导轨-T75实心导轨，固定于支承架上。
c：安全钳-4000kg、1.75m/s渐进式国家标准安全钳，配套T89导轨
d：联动机构-钢板折弯，表面环氧聚塑喷涂，配手动把手，可拉起安全钳，使其夹紧导轨。
e：复位装置-弹簧型复位，使安全钳回复至原位。
3、设备可达到如下教学目的：
a、了解电梯安全钳的结构和安装、动作原理。
b、可手动调整安全钳的安装尺寸。
4、电梯安全钳安装与调整实训设备
1、电梯安全钳安装与调整实训设备尺寸：2000×1200×2200mm
2、电梯安全钳安装与调整实训设备含：
a：开门机-配套当今市场主流的中分变频门机，可点动控制开关门。
b：轿门板-轿门板采1.0㎜304不锈钢弯折，美观耐用。
c：固定架-采用方管焊接，表面环氧聚塑喷涂，美观且坚固，架底装配脚轮，方便移动。
3、本设备可与"电梯层门安装与调整实训设备"组合使用。
4、电梯安全钳安装与调整实训设备可达到如下教学目的：
a、了解轿门系统的结构和安装原理。
b、与层门组合使用，了解轿、层门的联动结构。
c、根据实际需要按说明书调试开门机，可点动控制。
5、电梯轿箱门安装与调整实训设备
1、电梯轿箱门安装与调整实训设备尺寸：2000×1200×2200mm
2、电梯轿箱门安装与调整实训设备含：
a：龙门架-由方管焊接，表面环氧聚塑喷涂。
b：主机架-主机架用12#槽钢，机梁用12#槽钢，机梁垫板用10#槽钢，表面喷漆。
c：主机-100kg蜗轮蜗杆曳引机，固定于主机架上。
d：手动葫芦-用于吊装主机。
3、电梯轿箱门安装与调整实训设备可达到如下教学目的：
a、了解曳引机的结构和安装原理。
b、可依靠龙门架吊装曳引机。
6、电梯厅门安装与调整实训设备
1、电梯厅门安装与调整实训设备外尺寸：2000×1200×2200mm
2、电梯厅门安装与调整实训设备含：
a：井道架：支承钢架采用50×50×5#角钢；斜拉采用50×50×5#角钢，模拟井道壁，表面环氧聚塑喷涂。
b：轿厢-轿架由钢板折弯，表面环氧聚塑喷涂，轿壁由不锈钢折弯，模拟真实的电梯轿厢，轿厢大小：1000×800×1000。
c：轿门-配套中分变频门机，可点动控制开关门，开门尺寸：1000×1000。
d：导轨-配套T89实心导轨，用角钢支架固定于井道壁。
e：安全部件-配套T89轨的4000kg的渐进式安全钳，安装于轿厢底。
3、电梯厅门安装与调整实训设备可达到如下教学目的：
a、了解电梯轿厢的大致构造和安装原理。
b、了解安全钳的动作原理和安装原理。
c、了解开门系统的运作原理和安装原理。
7、电梯轿厢安装与调整实训设备
1、电梯轿厢安装与调整实训设备尺寸：1600×800×1500，开门尺寸：800×1000。
2、电梯轿厢安装与调整实训设备含：
a：层门头-配套市场主流的重锤自闭层门头。
b：层门板-采用不锈钢折弯生产，美观耐用。
c：固定架-采用方管焊接，表面环氧聚塑喷涂，架底装配脚轮，方便移动。
3、本设备可与"电梯轿门安装与调整实训设备"组合使用。
4、电梯轿厢安装与调整实训设备可达到如下教学目的：
a、了解厅门系统的结构和安装原理。
b、与轿厢门组合使用，了解轿、层门的联动结构。
