[产品型号]：SBDT-1G [产品名称]：电机拖动控制技术考核柜 [价格]：元 [在线客服]：

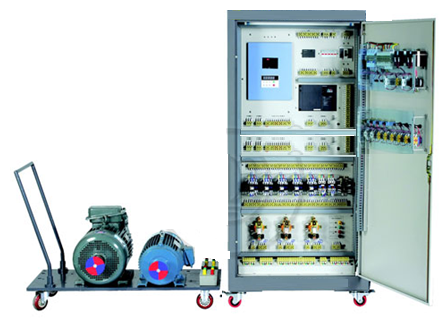

SBDT-1G电机拖动控制技术考核柜

一、概述

该装置可完成"电工技术"、"工厂电气控制"、"电机拖动及控制"等多门课程的电机启动控制。装置资源开放，以工业控制器及控制对象为主体，同时加入了现代控制新技术（变频调速控制器、软启动器），可充分培养学生的实际动手能力。本装置采用用标准配电柜为主体柜及Y系列2.0KW三相异步电动机，355W直流他例电机为控制对象。适用于职业类院校及各类职业教育培训机构的实训教学、考核鉴定。


二、特点

1.装置采用标准配电柜为主体柜，正面柜门为两扇对开式，一边为电气实训电路的控制按钮、信号指示灯和仪表，另一边为空门，在操作时可打开此门观测电气的动作情况，该配电柜占地面积小，外形美观；

2.装置中配有实训所需的各种低压电器，如软启动器、变频调速器、接触器、热继电器等，电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过端子学生可自行接线、布线，构建控制系统，实训特征明显；

3.柜门上的按钮开关、指示灯都由学员自行布局安装，控制柜和门的内侧装有接线端子排，学员只需要在端子排上接线；

4.配电柜和配套的电机，真实再现了工业现场电机多种控制系统，也可满足对电气故障分析及检修训练的要求；

5. 3D建模模拟实训系统

模块分为电工基础、照明电路、仪器仪表、低压电器、电力拖动、电子器件、电子技术、机床电路、PLC控制等100多个实训内容，学校可以根据学生学习进度选择相应的训练模块进行训练

三、技术性能

1.输入电压：三相四线～380V±10% 50Hz

2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜7.5kVA

4.安全保护：漏电电流<30mA，安全符合国家标准

四、控制柜配备

1.柜体

左、右柜壁为双层亚光密纹喷塑结构，冷轧钢板、结实牢固。柜体后下侧留有电源及电机接入端子，柜体底部设有四个万向轮。

2.内部配置模块

用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线 ,贴近工业实际现场，实训特征明显。断路器、熔断器、启动器、交流接触器、中间继电器、热继电器等按电气设计要求合理分布于柜内。

五、实训项目

（一）三相鼠笼异步电动机的启动电路

1.三相异步电动机的点动控制电路安装与维修

2.三相异步电动机的自锁控制电路安装与维修

3.按钮/接触器手动控制的三相异步电动机星－三角启动电路安装与维修

4.时间继电器自动控制的三相异步电动机星－三角启动电路安装与维修

5.QX13-13自动控制的三相异步电动机星－三角启动电路安装与维修

（二）三相鼠笼异步电动机可逆控制电路

6.按钮互锁的三相异步电动机正反转电路安装与维修

7.接触器互锁的三相异步电动机正反转电路的安装与维修

8.复合互锁的三相异步电动机正反转电路的安装与维修

9.工作台自动往返行程控制电路的安装与维修

（三）直流电机控制电路

10.电枢回路串电阻起动及调速

11.减压起动及降低电源电压调速

12.弱磁调速

13.直流电机的启动，停止，换向

（四）工业新技术电机控制电路

14.电机软起动器的认知

15.基于软起动器的三相异步电动机的启动电路的安装与维修

16.电机变频调速控制器的认知

17.基于变频器控制的三相异步电动机的启动调速电路的安装与维修

18.直流电机的PWM调速。

附件一

电子电拖及自动控制技能鉴定仿真软件（每台配备一套）

一、软件特点

1．在指导方针上，不以某专业或课程的教学大纲为依据，而是以国家维修电工职业标准为指导。

2．在系统定位上，不以理论性系统性为主线，而是以职业技能的训练养成为主要任务。

3．在内容选择上，不以验证性的实验为主要目的，而是以职业标准规定的技能点的仿真实训为主线。

4．在媒体使用上，不以简单的播放式动画为主，而是侧重于动画编程、受训者的参与交互性训练上。

5．在表现形式上，不以实物照片而满足，而是为追求最佳情景性效果采用三维建模技术。

6．在教学设计上，不以简单完成某个技能为满足而是围绕该技能设置了诸如目的、原理、认识、结构、拆装、布局、连线、操作、排故、考评等尽可能完备的模块。

7．该软件包含初级工与中级工、高级工全部12个实训单元的研制工作，总共包含了近100多个实训项目，基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。网络版用于学生独自仿真模拟练习，单机版用于老师教学实训。
