2024年1月6日电工技能训练与考核平台（网孔板、双组型）

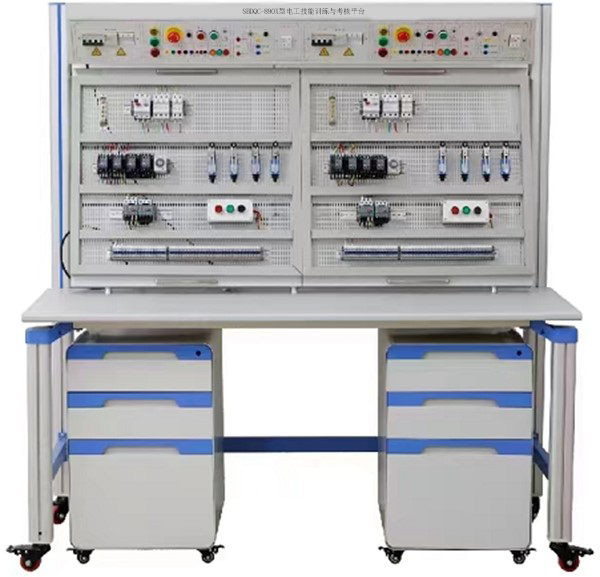

SBDQC-890X型电工技能训练与考核平台（网孔板、双组型）

一、概述

电工技能训练与考核平台（网孔板、双组型）通过实训使学生掌握基本电气控制线路的安装方法及安装工艺要求等，使学生掌握电气安装和控制的相关知识，学会使用常用的电工测量仪表，具备相应的电气操作技能，树立电气操作的安全意识，培养学生的实践创新思维能力，为学生日后走向工作岗位、从事具体工业控制系统设计打下良好的技术基础。

电气控制实训装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，SBDQC-890X型电气控制实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，SBDQC-890X型电气控制实训装置是一种理想的职业教育实训设备。

二、电气控制实训设备技术指标

1. 外型：整体尺寸1600mm×700mm×1750mm；

2. 实训台架的材料：钢板、铝合金结构；

3. 电源(双组具有相同资源)：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

6.4只5408二极管，用于能耗制动的整流电路；

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

三、电气控制实训设备结构功能

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM。

序号	名称	每台数量	全室数量	单位	备注
1	控制屏	1	18	套
2	实训桌	1	18	张
3	储存柜	1	18
4	学生凳	2	36	张
5	网孔板	2	36	块
6	器材配备	1	18	套	见表一
7	配套教学资源		共1	套	见附件。购15台以下无此项配置

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	2
2	单相闸刀开关	HK8	2
3	拉线开关	4A/250V	2
4	平灯头	6A/250V	4
5	插座		2
6	电流互感器	BH0.66	2
7	墙壁开关座		4
8	声控开关		2
9	低压断路器	DZ108-20/10	2
10	2P直插式保险盒	RT18-32X	2
11	3P直插式保险盒	RT18-32X	2
12	交流接触器	CJX2-0910	6
13	辅助触头	F4-22	4
14	热继电器	R16B-20/3	2
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
16	时间继电器座	PF-083A	2
17	3H按钮		4
18	行程开关	LX9-222	4
19	行程开关	LX9-001	4
20	倒顺开关	K03-15	2
21	日光灯管	Y210RR25/10W	2
22	镇流器	13W	2
23	日光灯座		4
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		4
31	尖嘴钳		2
32	剥线钳		2
33	三相鼠笼异步电动机	380V/Y/△180W，单速	1
34	三相鼠笼异步电动机	380V/Y/△180W，单速，配离心开关	1
35	三相双速鼠笼异步电动机	380V/Y/△180W	1
