2024年7月15日电力系统传感器与检测技术实训系统

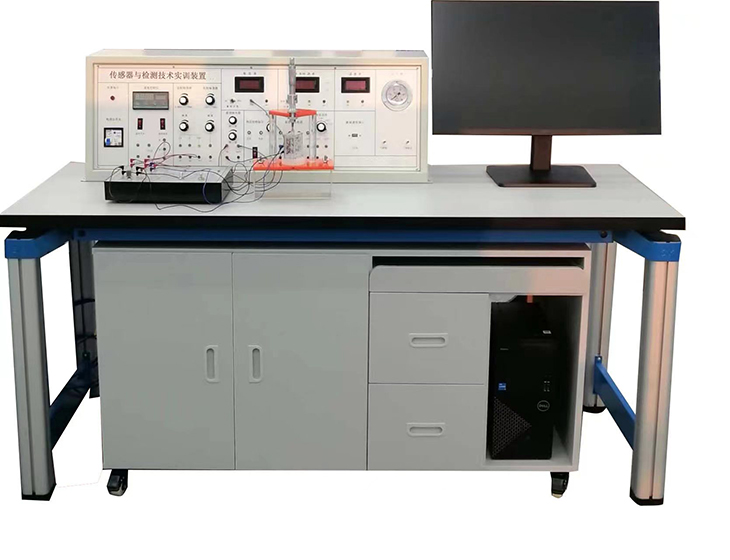

SBCG-68电力系统传感器与检测技术实训系统

一、主要功能要求：

电力系统传感器与检测技术实训系统能完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。

二、技术性能要求：

1.电源：单相三线 AC 220 V±5% 50 Hz

2.安全保护措施：具有接地保护、漏电、过载、过流保护功能，安全性符合相关的国标标准。

3.工作环境：温度度:-5～40℃相对湿度<70%；

4.整机容量：≤1.5 kVA；

5.外形尺寸：1600×700×1100mm。

能开设如下实训项目的实训教学和训练：

1.电阻式传感器的单臂电桥性能实验

2.电阻式传感器的半桥性能实验

3.电阻式传感器的全桥性能实验

4.电阻式传感器的单臂、半桥和全桥的比较实验

5.电阻式传感器的振动实验*

6.电阻式传感器的电子秤实验*

7.变面积式电容传感器特性实验

8.差动式电容传感器特性实验

9.电容传感器的振动实验*

10.电容传感器的电子秤实验*

11.差动变压器的特性实验

12.自感式差动变压器的特性实验

13.差动变压器的性能实验

14.激励频率对差动变压器特性的影响

15.差动变压器的振动实验*

16.差动变压器的电子秤实验*

17.光电式传感器的转速测量实验

18.光电式传感器的旋转方向测量实验

19.接近式霍尔传感器实验

20.霍尔传感器的转速测量实验

21.霍尔传感器的振动测量实验

22.涡流传感器的位移特性实验

23.被测体材质对涡流传感器特性的影响实验

24.涡流式传感器的振动实验

25.涡流式传感器的转速测量实验

26.温度传感器及温度控制实验（AD590）

27.K型热电偶的温度控制实验

28.热电偶冷端温度补偿实验*

29.E型热电偶的温度控制实验

30.Pt100铂电阻的温度控制实验

31.Cu50铜电阻的温度控制实验

32.磁电式传感器的特性实验

33.磁电式传感器的转速测量实验

34.磁电式传感器的应用实验*

35.压电加速度式传感器的特性实验

36.光纤传感器的位移特性实验

37.光纤传感器的振动实验

38.光纤传感器的转速测量实验

39.压阻式压力传感器的特性实验

40.压阻式压力传感器的差压测量实验*

41.气敏传感器的原理实验

42.湿度式传感器原理实验

43.气体流量的测定*

44.移相器实验

45.相敏检波器实验

46.低通滤波器实验

47.PN结温度传感器温度特性实验

48.正温热敏电阻温度特性实验

49.负温热敏电阻温度特性实验

50.光敏电阻演示实验

51.热释电红外传感器特性实验

三、系统配置要求：

1.本实训装置由铝合金实验台、分体式铝合金电源模块、实训桌、铝合金实训挂箱、实验模块等组成，铝合金须经阳极氧化工艺处理，做到永不生锈。

2.铝合金实验台：

1）采用铝合金框架，立柱规格≥60*60，梯形形状设计，中间设有卡槽用于安装装饰条；下部支撑型材≥7*4CM，梯形形状设计，端头采用专用圆弧型ABS材质注塑成型；实验台底下设有方便移动的万向轮，在不需要移动时可自由调节脚垫进行固定。

2）上方设有LED照明灯，照明灯采用专用C型铝合金型材设计，前部设有白色漫反射盖板，45度角向下照明。中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。

3）桌面为防火、防水、耐磨高密度防火板，四周弧形设计，采用PU封边工艺有效防止水及空气进入造成板材膨胀开裂，造型美观大方，坚固耐用，具有耐磨、耐刻刮、耐高温、耐冲击、易清洁、防火、防水、防酸碱等优点。

4）实验桌下方应设有钢制柜子，静电喷塑烤漆工艺，不少于两种颜色搭配，柜子前部边角采用弧形设计，设有1个柜子，用于存放实验模块和计算机主机等，中间设有两个抽屉，用于存放实验工具导线实验指导书等。

★5）实验台主控制屏配置要求：

（1）实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

（2）低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

（3）音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。

（4）差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

（5）数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

（6）转动源：控制转动源转速，2V~+24V输出，数字式电压显示，数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。

（7）温度源：控制温度源温度，采用高精度智能化PID调节温度控制仪表控制，多种输入输出规格，具有人工智能调节以参数自整定功能，先进控制算法，温度控制精度0.5级，温度<200℃(可调)。温度表：0-150℃度，精度1%。

（8）振动源：振动梁采用双平衡式悬臂梁结构，梁端装有永久磁钢，振动梁频率1 Hz~30Hz(可调)。共振频率12Hz左右。

（9）手动气压源：0-50Kpa，装有气压表，机械式压力表：0-50Kpa，精度2%。

（10）传感器固定架：装有螺旋测微器。

（11）计时器：0~9999s，精确到0.1s。

3.配套实验模块：

1）公共模块：有移相器（Δφ±40°）、相敏检波器（0-360°C）、低通滤波器（FT≤35Hz）组成。

2）电阻传感器实验模块：有应变式传感器原理图与处理电路原理图及各测试点。

3）电感式实验模块：有差动变压器原理图与处理电路原理图及各测试点。

4）电容式传感器实验模块：有电容式传感器原理图与处理电路原理图及各测试点。

5）霍尔式传感器实验模块：有霍尔式传感器原理图与处理电路原理图及各测试点。

6）压电式传感器实验模块: 有压电式传感器及原理图与处理电路原理图及各测试点。

7）涡流传感器实验模块: 有电涡流传感器原理图与处理电路原理图及各测试点。

8）温度传感器实验模块: 有温度传感器原理图与处理电路原理图及各测试点。

9）压力传感器实验模块：有压力传感器原理图与处理电路原理图及各测试点。

10）光纤传感器实验模块: 有光纤传感器原理图与处理电路原理图及各测试点。

11）气敏传感器实验模块: 有气敏传感器及原理图与处理电路原理图及各测试点。灯光显示浓度。

12）湿敏传感器实验模块: 有湿敏传感器及原理图与处理电路原理图及各测试点。灯光显示湿度。

13）热释电传感器实验模块：有热释电传感器原理图与处理电路原理图及各测试点。

★4.数据采集卡及处理软件：数据采集工作12位AD转换、USB接口，分辨率由1/2048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

序号	实验模块	量程	精度
1	电阻式传感器	± 2mm	±1.5%
2	电感式传感器	±5mm	±1%
3	电容式传感器	±2mm	±1%
4	霍尔式传感器	±2mm	±2%
5	霍尔式转速传感器	0-2400转/分	±3%
6	磁电式传感器	0-2400转/分	≤1%
7	压电式传感器	1-30Hz	±2%
8	涡流位移传感器	≥1mm	±3%
9	K型热电偶	0-800℃	±3%
10	E型热电偶	0-800℃	±3%
11	集成温度传感器	-55～+150℃	±2%
12	Pt100铂电阻	0-800℃	±2% 三线制
13	Cu50铜电阻	0-100℃	±3%
14	PN结温度传感器	0-200℃	±3%
15	正温热敏电阻	0-200℃	±3%
16	负温热敏电阻	0-200℃	±3%
17	光电转速传感器	0-2400/分	≤1%
18	光敏电阻	电阻随照度变	±3%
19	热释电传感器	1-5m
20	扩散硅压力传感器	0-50kpa	±2% 差压
21	光纤式传感器	0-1mm	±2%
22	气敏传感器	50-2000PPm	对酒精敏感
23	湿敏传感器	10-95%RH	±5%
