四工位钳工实训台,钳工技能实训设备

SBQG-4四工位钳工实训台

一、实训室功能
钳工操作实训室设备、钳工实训室设备主要服务于学校理工科类专业的学生，通过实训，学生能达到较熟练地操作钳工工具，掌握简单零件的加工工艺及相关设备和工量具的使用，同时了解安全文明生产的基本常识及生产企业中的规章制度要求。应用所学的操作技能，完成产品零件的加工。同时钳工实训室还承担我院的职业技能鉴定的培训与考核工作。本实训室有钳台、台钻、砂轮机等专业实训设备，可开设平面和立体划线、凿削、钻孔、攻丝和套丝、弯曲与矫正、锯削加工、锉削加工、制作加工、样板加工、钳工装配等实训项目。
钳工操作实训室设备支持数控技术、机械制造与自动化、机械设计制造及自动化、电气自动化技术等专业，承担《钳工基础技能实训》、《钳工综合技能实训》、《零部件的手动加工制造》等课程。

钳工技能实训台、钳工实训设备为制造类专业学生基础实习课程的车间。主要承担平面和立体划线、凿削、钻孔、攻丝和套丝、弯曲与矫正、锯削加工、锉削加工、制作加工、样板加工、装配等典型项目的实践训练。通过钳工实习使学生掌握一定钳工操作技能，掌握一定的零件加工工艺过程及相关设备的使用。突出技能加工的综合实用性，加强实际操作技术能力的培养。为学生进一步学习专业课以及从事与机械相关的设计、制造、维修等工作打下良好的基础。

Ø钳工：钳工大多是用手工工具并经常在台虎钳上进行手工操作的一个工种。

Ø钳工的主要任务－－－－

Ø加工零件：一些采用机械方法不适宜或不能解决的加工，都可由钳工来完成。如：零件加工过程中的划线，精密加工（如，刮削挫削样板个制作模具等等）以及检验及修配等。

Ø装配：把零件按机械设备的装配技术要求进行组件，部件装配合总装配，并经过调整，检验合试车等，使之成为合格的机械设备。

Ø设备维修：当机械在使用过程中产生故障，出现损坏或长期使用后精度降低，影响使用时，也要通过钳工进行维护合修理。

Ø工具的制造和修理：制造和修理各种工具，卡具，量具，模具和各种专业设备。

Ø钳工各项操作技能－－－－

Ø划线，錾削，锯削，锉削，钻孔，扩孔，锪孔，铰孔，攻螺纹，套螺纹，矫正和弯形，铆接，刮削，研磨，机器装配调试，设备维修，测量和简单的热处理。

Ø钳工的主要工具－－－－

Ø钳工主要是以锉刀钻铰刀老虎钳台虎钳车床铣床磨床为主的工具进行装配和维修的技术工人。

Ø钳工的种类－－－－

Ø钳工（普通钳工）：对零件进行装配，修整，加工的人员。

Ø机修钳工：主要从事各种机械设备的维修修理工作。

Ø工具钳工：主要从事工具，模具，刀具的制造和修理。

Ø钳工实验室（一张桌4座/组）每组详细配置如下：可以完成常用工具的认识和使用，锤、锯、锉、凿、划线、装配、调试、安装、维修等教学工具。

二、钳工实验室设备清单（4座）1张桌

序号	名称	规格	单位	数量
1	钳工桌	150×150×80	张	1
2	台虎钳	5寸	台	4
3	钢锯架		把	4
4	圆锉刀	8---12寸	套	2
5	半圆锉刀	8----12寸	套	2
6	方锉刀	8----12寸	套	2
7	扁锉刀	8----12寸	套	2
8	三角锉刀	8----12寸	套	2
9	划线平板	300×400MM	台	2
10	榔头		把	4
11	圆规		把	4
12	角尺		把	4
13	钢尺	150	把	4
14	划针	长120	支	4
15	内外卡钳		套	2
16	三角刀		把	2
17	铲刀	14寸	把	4
18	油石		块	1
19	丝锥	M 6 8 10 12 14	套	2
20	扳牙	M 6 8 10 12 14	套	2
21	凿子		套	2
22	什锦锉		套	2
23	手虎钳		把	2
24	钢锯条	50条	盒	2
25	活动扳手	200×24	把	4
26	钢丝钳		把	4
27	一字批		把	4
28	十字批		把	4
29	呆扳手	8 10 14	套	2
30	铁皮剪刀		把	2
31	丝攻扳手		把	4
32	扳牙扳手		把	4
33	尖嘴钳		把	4
34	钢丝刷		把	4

三、钳工仿真教学系统
钳工仿真教学系统是通过虚拟现实技术开发，能使学生不用亲临现场便了解和掌握钳工工艺中的各种情况,完成课堂到车间的过渡。钳工仿真教学系统大力构建图文教学与视频教学具有很高的实用意义和重要的现实意义。通过这些技术，实现金工实习钳工的线上教学目的。该项目具有较高的安全性、随时性、卫生环保、节约物资、适于大众的优点。钳工仿真教学系统包含图文模式和视频模式。图文模式中包含了针对钳工的实际工作需要，对钳工必须掌握的专业基础知识、工量具和设备的操作、钳工基本的操作技术手法、操作过程中的技巧等，进行了系统全面的介绍；并针对生产中因某些操作失误而产生的质量问题，从反向思维的角度，指出一些"不宜""不准""不要""不许"做的原则和具体实例，并加以说明和表述。钳工仿真教学系统可供一线工人使用，也可作为岗前培训目的。视频模式包含了平面划线、踞削、锉配、刮削、研磨、铆接钻孔、攻螺纹等经典常用操作。

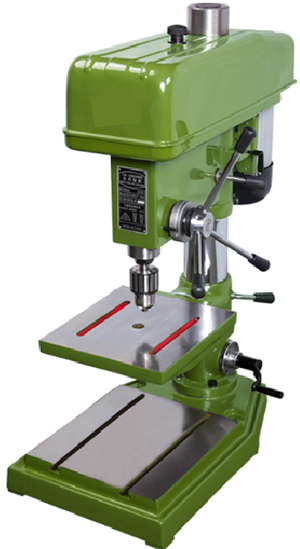

Z516型台式钻床

一、参数特点：
Ø主轴箱、立柱、工作台及底座均采用优质铸铁。并经时效处理，稳重坚实，经久耐用。精度高，性能好，广泛应用于仪器工业，机械制造和修理行业。
二、机床参数
Ø最大钻孔直径：16mm
Ø立柱直径：70mm
Ø主轴最大行程:100mm
Ø主轴中心至立柱母线距离:193mm
Ø主轴端至工作台面最大距离:326mm
Ø主轴端至底座台面最大距离:556mm
Ø主轴锥度: B18
Ø主轴转速范围:480-4100(r/min)
Ø主轴转速级数:5
Ø工作台面尺寸:265×265mm
Ø底座尺寸:528×360mm
Ø总高:1037mm
Ø电动机功率: 550W
Ø包装尺寸：770×420×940mm
Ø工作电源：【380V/550W】

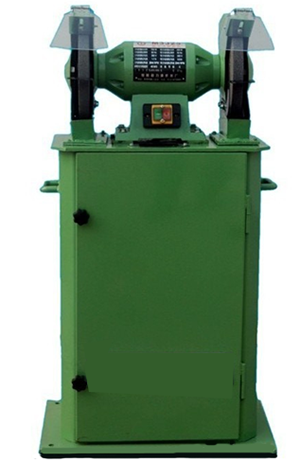

M3325除尘式砂轮机

一、产品简介：
Ø砂轮机是用来刃磨各种刀具、工具的常用设备。除了具有磨削机床的某些共性要求外,还具有转速高、结构简单、适用面广、一般为手工操作等特点.砂轮机在制作刀具中使用频繁。
Ø本除尘式砂轮机除尘效率可达95%以上,粉尘浓度小于10毫克/m3。符合国家劳动人事部和环境卫生部的安全规定,吸尘效果好,能改善劳动环境,使操作者免受粉尘侵害.
Ø除尘式砂轮机不耐化学腐蚀，并不得暴露在户外使用。

型号及规格	M3325	除尘电机
额定电压	380V	380V
额定输入功率	750W	0.32KW
额定电流	1.5A	0.65A
额定转速	2840r/min	2840r/min
额定转矩	2.3n*m
安全线速度	30m/s
砂轮规格	250×25×32 cm
绝缘等级	E
总重量	105KG
