SBDQ-1型发电机并网实验装置

一、概述

发电机并网实验装置是本公司为培训三相交流发电机并网运行而设计的新颖实训装置，采用挂件结构，扩展方便。三相同步发电机发出频率可调，电压可调，配备同期装置可观察到电压、频率的大小。

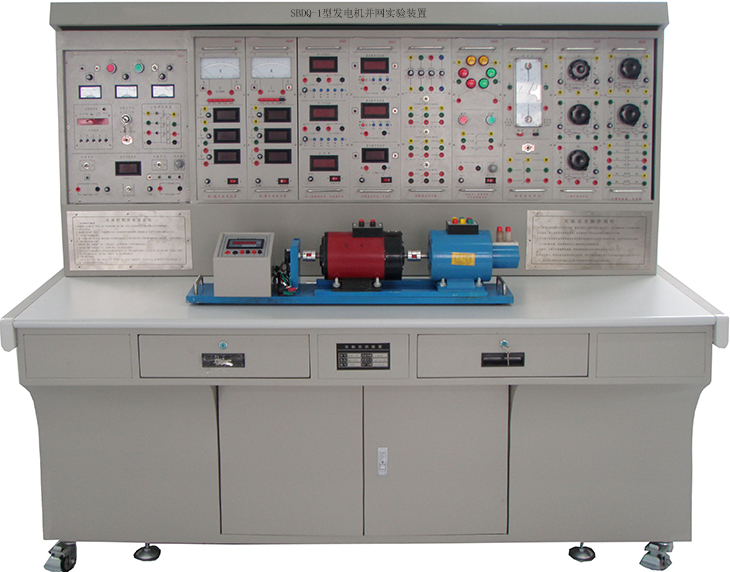

（实验台结构参考图片，具体以实物挂件配置为准，也可按客户要求定做）

二、特点

1、适应性强能满足各类单位相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

2、整套性强从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。

4、直观性强各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

三、技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：186×70×158cm3（±5%）

四、实验项目

1. 直流电机实验

1）认识实验

2）直流电动机实训

2. 同步电机实验

1) 三相同步发电机的运行特性

2) 三相同步发电机的并网运行

五、装置的基本装备

1、DQ01电源控制屏(铁质喷塑结构)

(1) 交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V）。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。

(3) 人身安全保护体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

(4) 控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏右侧设有三极220V电源插座及三相四极380V电源插座。

2、DQ02实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。

实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1电机导轨、光电编码器测速系统及数显转速表。

包括测速系统及固定电机的导轨等。导轨平整度好，加工精细，能保证电机与电机之间很好的连接，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用1000线光电编码器测速系统。

4、DQ09直流他（并）励电动机（220V、2.2A、 355W、1500r/min）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

5、DQ14 三相同步发电机：作发电机使用时，电压380V/Y、电流0.3A、功率170W、1500r/min。

6、DQ22直流数字电压、毫安、安培表、直流数显电压表一只,测量范围0-300V。直流数显毫安表一只，测量范围：0-2000mA,具有短路保护功能。直流数显电流表一只，测量范围0～5A，具有短路保护功能。

7、DQ25单/三相智能型功率、功率因数表：通过键控、数显窗口实现人机对话功能控制模式。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。电压电流量程为450V和5A。

8、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

9、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

10、DQ31熔断器及开关板：由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。

11、DQ32旋转灯、并网开关、同步机励磁电源：由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～24V/2.5A可调>组成。

12、DQ33 整部表及开关：由一个整步表MZ10及一个开关组成。

13、DQ44交流数字电流表：由三只数字交流电流表组成。

14、DQ45交流数字电压表：由三只数字交流电压表组成。测量范围0～500V。

15、双圈护套结构连接线：导线里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，接触优良。

16、辅助教学软件资源

（1）电工作业培训教学软件（包含用电安全与触电急救内容）

电工作业培训教学软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实训单元，72个实训项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

（2）电机与变压器仿真教学软件

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。

（3）电力拖动仿真教学软件

电力拖动仿真教学软件内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

序号	编号	名称	数量
1	DQ01	电源控制屏	1套
2	DQ02	实验桌	1张
3	DQ03-1	电机导轨、光码盘测速系统及智能数显转速表	1件
4	DQ09	直流并（他）励电动机	1台
5	DQ14	三相同步发电机	1台
6	DQ22	直流数字电压、毫安、安培表	1件
7	DQ44	交流数字电流表	1件
8	DQ45	交流数字电压表	1件
9	DQ25	单/三相智能功率、功率因数表	1件
10	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
11	DQ29	可调电阻器、电容器	1件
12	DQ31	熔断器及开关板	1件
13	DQ32	旋转灯、并网开关、同步机励磁电源	1件
14	DQ33	整步表及开关	1件
15		高可靠护套结构手枪插实验连接线及配件	1套
16	指导书	实验指导书（纸质+电子版）	1套
17	凳子	凳子（四脚方凳）	2个/套
18	辅助教学软件	1.电工作业培训教学软件（包含用电安全与触电急救仿真教学） 2.电机与变压器仿真教学软件 3.电力拖动仿真教学软件	1套
