SBASFT-08B透明教学自动扶梯教学模型
专业生产：自动扶梯实验装置,自动扶梯实训设备,自动扶梯教学模型,自动扶梯实训装置,自动扶梯实验台,电梯维修培训设备,自动扶梯教学实训装置,自动扶梯维修实训设备
一、自动扶梯教学模型概述

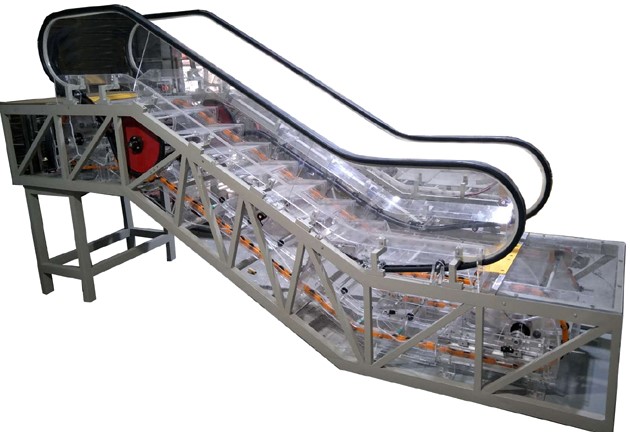

透明教学自动扶梯模型，适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。
二、自动扶梯教学模型技术参数
1、输入电源：三相四线（或三相五线）AC380V±10%
，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：3700mm（长）×850mm（宽）×1500mm（高）；
5、提升高度：300mm；
6、控制方式：PLC或微机控制。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8、整体重量：400kg
三、自动扶梯教学模型配置清单
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
|
1 |
扶梯桁架 |
材料：铁质密纹喷塑 |
1 |
套 |
平台周围设有扶手 |
|
2 |
金属桁架 |
材料：铁质密纹喷塑 |
1 |
套 |
含梯路导轨 |
|
3 |
驱动主机 |
额定电压：AC380；额定电流3.7A，电机功率：1.5KW；减速比：30：1，制动电压DC99V。 |
1 |
套 |
含电机、减速箱、制动器 |
|
4 |
驱动链 |
节距：120mm； |
2 |
条 |
|
|
5 |
梯级 |
亚克力板 |
1 |
套 |
|
|
6 |
梯级传动链 |
亚克力板 |
2 |
条 |
|
|
7 |
张紧装置 |
含梯级链轮、轴、张紧小车以及梯级链的弹簧等； |
1 |
套 |
|
|
8 |
扶手带 |
黑色，橡胶 |
2 |
条 |
|
|
9 |
扶手带摩擦轮 |
橡胶 |
2 |
个 |
|
|
10 |
扶手导轨 |
金属导轨和滚动轴承尼龙导轮组成； |
2 |
套 |
|
|
11 |
扶手玻璃 |
材料：有机玻璃；厚度：10mm； |
1 |
套 |
|
|
12 |
围裙板 |
表面材质：有机玻璃； |
1 |
套 |
|
|
13 |
控制柜 |
采用可编程PLC或微机控制系统 |
1 |
套 |
|
|
14 |
楼层板 |
表面材质：有机玻璃； |
1 |
套 |
|
|
15 |
扶梯安全开关 |
常用安全保护回路开关 |
1 |
套 |
|
|
16 |
实训工具 |
日常使用 |
1 |
套 |
详见工具清单 |
|
17 |
配套资料 |
电气原理图包括动力线路、安全回路、故障显示、接线图等，说明书包括安装说明、机械维保说明以及用户使用手册 |
1 |
套 |
|
自动扶梯模型配套工具清单
|
序号 |
名称 |
型号/规格 |
数量 |
单位 |
|
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
万用表 |
MF47型 |
1 |
只 |
|
3 |
内六角扳手（组套） |
BM-C9 |
1 |
套 |
|
4 |
梅花开口两用扳手 |
10 |
1 |
把 |
|
5 |
梅花开口两用扳手 |
13 |
1 |
把 |
|
6 |
T型六角扳手 |
5mm |
1 |
把 |
|
7 |
开口扳手 |
8～10 |
1 |
把 |
|
8 |
开口扳手 |
12～14 |
1 |
把 |
|
9 |
一字穿心螺丝批 |
5×75 |
1 |
把 |
|
10 |
十字穿心螺丝批 |
2×75 |
1 |
把 |
|
11 |
工具箱 |
中号 |
1 |
只 |
|
12 |
尖嘴钳 |
6寸 |
1 |
把 |
|
13 |
斜口钳 |
5寸 |
1 |
把 |
|
14 |
活扳手 |
300×36 |
1 |
把 |
|
15 |
钢板尺 |
300mm |
1 |
把 |
四、自动扶梯模型实训项目
1、认识自动扶梯的组成结构名称及作用（涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安装保护装置的作用、安装位置、检修。
3、自动扶梯的基本安全操作与使用；
4、梯级的拆装操作；
5、梳齿板的调整；
6、扶手带的张紧的调整；
7、梯级链张紧的调整；
8、驱动链的调整；
9、制动器的调整；
10、维护保养前的基本安全知识操作与；
11、日常维护保养；
12、自动扶梯紧急救援；
13、自动扶梯安全回路故障查找及排除；
14、自动扶梯安全监控电路故障查找及排除；
15、自动扶梯动力电路故障查找及排除；
16、自动扶梯控制电路故障查找及排除。
|
