2023年7月1日
SBPLC-04APLC综合实训系统
1、产品概述
PLC综合实训装置是PLC可编程控制器综合实验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

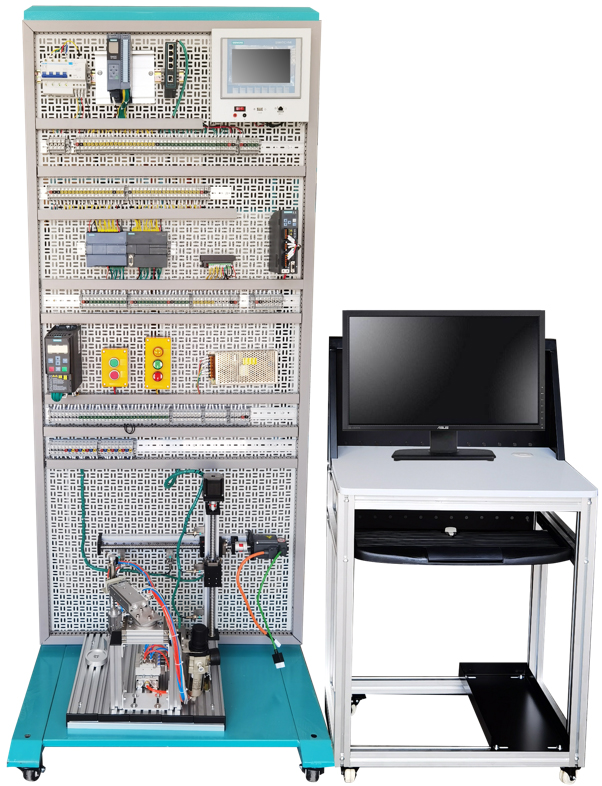

参考图（以实物图为准）
2、PLC综合实训装置主要设备构成
（1）西门子S7-1200可编程控制器(1214C）
1）CPU∶数字量输入
14
路;
数字量输出 10 路;模拟量输入
2 路;高速计数6 路;脉冲输出4
路; 脉冲捕捉输入 14
路;通信端口 1 个，支持PROFINET
通信;供电
2）电压
20.4-28.8VDC
（4）数据可视化单元（KTP700）
西门子触摸屏KTP700∶7寸;分辨率800*480;前面板尺寸214*158mm;
串 口 、 MPI、PROFINET、USB;2556色;LED;背光;
（5）伺服控制系统（西门子V90）
1)
交流伺服电机：高动态性能；低惯量；带滑键；无抱闸；主题尺寸60*63*123mm
；轴 径14mm；轴高 30SH；额定功
率 0.2kW; 马 力0.54HP ；
额 定 扭 矩
1.27Nm
； 额 定 速 度3000rpm;
最 大 扭 矩3.82Nm ； 最 大 速 度3000rpm
；额 定 电 流2.6A；最大电流
7.8A； 扭矩常数 0.49Nm/A；惯量
0.351；IP65；推荐负载惯量于电机惯量比最大
30 倍，增量编码器TTL2500ppr；安装
IBM5。
2）交流伺服驱动器∶
最大电机功率 0.2KW;额定输出电流
2.6A;最大输出电流 7.8A;电源电压
1/3 AC 200-240 （- 15%/+10%）;
电 源 频率 50Hz/60Hd （ -
10%/+10% ） ; 电源容量
1.2KVA（1AC），1.1KVA
（ 3AC ）; 自冷却;
外形FSB;数字量，4
个输入（NPN/PNP），2 个输出（
NPN/PNP ） ; 通讯，3）电源电缆∶
1m
4）编码器电缆∶1m;
用于增量编码器TTL2500ppr
（6）多轴运动控制系统
1）一体式变频器（G120C）∶
额定功率 0.37KW;电压/
频率AC220V;输入/输出信号4DI/2DO;通讯;RS485，最大100Mbits
（全双工）; 输出电流 1.7A;6
路数字量输入;2 路数字量输出;1
路模拟量输入;1 路模拟量输出;集成控制面板∶
2）2
轴直线运动控制系统∶（结构要求采用碳钢材料制作；尺寸：长*宽*高
500*450*100mm；
2、滚珠丝杠与直线滑轨组成的X-Y轴运动平台；
滚珠丝杠装置要求采用工业级产品，机械精度高，直径16MM；直线滑轨要求采用工业级产品，配置高性能滑块2个；有效行程为200㎜；平台尺寸要求：长*宽*高（形成+360）*300*150㎜；
3）电气控制系统∶
开放式工业机架结构，含成套器件;面板采用网孔板形式，4
只万向轮（2 只带刹车）。可将 PLC、电源、变频器、触摸屏等安放在该平台上，配有空气开关、接线端子、电缆线、辅料，接地可靠，设有漏电等保护装置，安全性符合相关的国标标准，保护学生在实训过程中的安全性。采用工业规范制作，所有接线有标号，便于实训和日常维护。
1套
实训台尺寸（台式）：H2000*W800*D800
配套电脑桌，铝型材钢木结构。
3、PLC综合实训设备主要配置
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
网孔架 |
H2000*W800*D800 |
1 |
|
|
2 |
PLC主机 |
1214C |
1 |
|
|
3 |
触摸屏 |
KTP700 |
1 |
|
|
4 |
伺服驱动器 |
V90 |
1 |
|
|
5 |
伺服电机 |
V90 |
1 |
|
|
6 |
变频器 |
G120C |
1 |
|
|
7 |
2
轴直线运动控制系统 |
|
1 |
|
|
8 |
电脑桌 |
|
1 |
|
4、可实训内容
1) PLC的基本逻辑指令练习
2) PLC之间的通讯
3)
触摸屏与PLC之间的通讯
4)
变频器面板启停控制
5)
变频器参数设置
6) PLC的控制变频器的外部端子启停
7) PLC控制外部端子的多段速
8)
伺服电机的参数设置
9)
伺服电机的脉冲控制
10)
伺服电机的转矩控制
|
