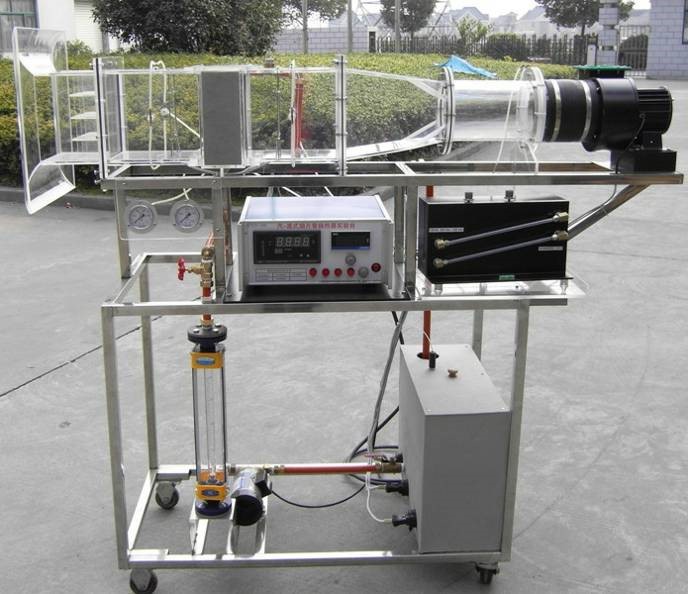

SB-560汽-液式翅片管换热器实验台
一、实验目的：
了解翅片管式换热器的结构原理。
了解换热器强化传热的基本原理和方法。
3
掌握换热系数及阻力的测试方法。
二、配置表
|
序号 |
名称 |
参数 |
数量（套） |
|
1 |
电磁流量计 |
4－20MA |
1 |
|
2 |
翅片管式换热器 |
|
1 |
|
3 |
风洞实验段 |
|
1 |
|
4 |
离心式风机 |
220V |
1 |
|
5 |
循环热水泵 |
|
1 |
|
6 |
16数据采集模块 |
4－20MA |
1 |
|
7 |
7寸触摸屏 |
昆仑动态 |
1 |
|
8 |
风速调节模块 |
20A |
1 |
|
9 |
风速度传感器 |
4－20MA |
2 |
|
10 |
压差传感器 |
4－20MA |
2 |
|
11 |
PT100 |
4－20MA |
2 |
三、技术参数：
输入电源：三相AC380V±10%
50Hz，功率5.5KW。
翅片管式换热器，换热面积2.0m2，材质为紫铜管。
3、不锈钢加热水箱，容积60L，加热功率4.0KW。
4、循环热水泵参数：流量：20L/min
，扬程：12m，功率：120W。流量计范围40-400L/h。
5、离心风机参数：风量2000m3/h
，风压1000 Pa，功率750W。
6、实验风道采用透明有机玻璃材质，分为风口段，实验段，测试段等，彼此之间采用法兰连接。
7、采用7寸触摸显示，屏上绘有实验装置对应的原理图，在对对应的位置显示表显示温度、阻力、流速、功率等实验全部测量参数，具有数据查询功能，
8、手动调节风量。
9、外形尺寸：2000×500×1500mm，外形为工业铝型材可移动支架，带双刹车轮
