SBPLC-02FPLC可编程控制器实验装置
一、概述
PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

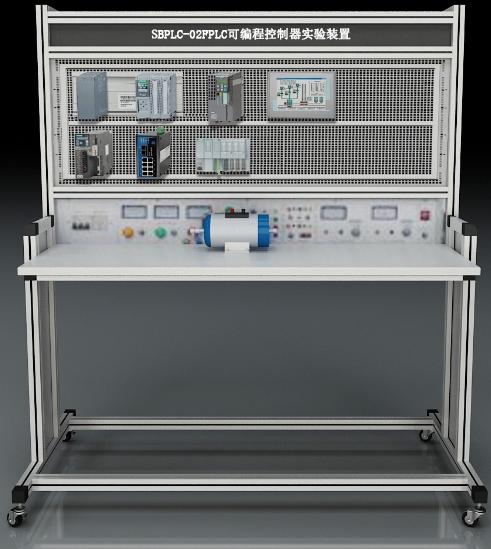

参考图
二、系统构成
1、PLC可编程控制器实验台（演示屏与控制箱构成）
2、PLC可编程控制器实验演示装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器（用户自备或代购）
三、PLC可编程控制器实验台控制箱技术指标
1、电源
1.1电源输入:工作电压380V±5%(50Hz)，输入时指示灯亮。
1.2电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有三只高精度电压表指示
，通过启停按钮控制三相交流电压输出。
A组:直流电压+5V/3A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
B组:
直流电压24V/2A输出，有高精度直流电压表指示电压输出，过流自动保护功能。
C组:低压直流稳压电源，电压+12V/-12V输出，电流2A。
D组:
0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
E组:恒流源，提供0-20mA恒流源。
F组:单相市电输出，供用户自备仪器使用。
四、PLC可编程控制器主要结构配置
1.工业触摸屏：威伦通，型号：TK8071IP，屏幕≥7寸；
2.通讯线：带屏蔽，
满足所有相关设备在2平方米场地内连线长度要求；
3.CC-Link主站通信模块：三菱，型号：FX5U-CCL-MS，实现CC-Link通信；
4.三相变频电机：精研，型号：F370Y38L10H，三相，功率≥400W，用于传动；
5.从站CC-Link输入开关量模块：三菱，型号：AJ65SBTB1-8D，规格≥8点；
6.从站CC-Link输出开关量模块：三菱，型号：AJ65SBTB1-8T，规格≥8点；
7.变频器：三菱，型号：FR-E740-0.4K-CHT，功率≥400W，单相电源输入；
8.脉冲伺服及伺服电机：三菱，型号：MR-JE-20A、HG-KN23W1-S100，驱动功率≥100W；
9.主站PLC：三菱，型号：Fx5U-32MT/ES-A，输入≥16点，输出（晶体管型）≥16点，1个串行通信口，≥1路AD，≥1路DA。
五、实验桌：铝木结构，采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
六、实验项目
1.PLC的基础逻辑编程
2、PLC的硬件接线
3、PLC的远程I/O控制
4、PLC与变频器的控制
5、PLC与伺服电机的控制
6、变频器的参数设置
7、变频器的外部端子控制
8、变频器的模拟量控制
9、伺服电机的参数控制
10、伺服电机的外部端子控制
11、伺服电机的模拟量控制
12.触摸屏的基本逻辑指令编辑
13.触摸屏画面编辑
14.触摸屏通讯设置
15.触摸屏与PLC通讯
16.触摸屏、PLC、变频器通讯
17.触摸屏、PLC、伺服电机通讯
七、配置清单
|
名称 |
型号 |
数量 |
单位 |
备注 |
|
实验屏 |
|
1 |
台 |
铝合金 |
|
电源控制箱 |
|
1 |
台 |
钢质喷塑 |
|
实验桌 |
|
1 |
张 |
铝木结构 |
|
PLC主机 |
Fx5U-32MT/ES-A |
1 |
台 |
|
|
AJ65SBTB1-8D |
1 |
台 |
|
|
AJ65SBTB1-8T |
1 |
台 |
|
|
FX5U-CCL-MS |
1 |
台 |
|
|
伺服电机 |
MR-JE-20A+HG-KN23J-S100 |
1 |
套 |
|
|
变频器 |
FR-E740-0.4K-CHT |
1 |
台 |
|
|
触摸屏 |
TK8071IP |
1 |
台 |
|
|
学生凳 |
|
2 |
张 |
塑钢结构 |
|
三相电机 |
380V/180W |
1 |
台 |
|
|
软件 |
三菱编程软件及演示程序 |
1 |
套 |
|
|
组态软件教育版 |
1 |
套 |
|
|
说明书 |
实验指导 |
1 |
册 |
|
|
专用导线 |
实验连接线50CM自锁线 |
30 |
条 |
|
|
15CM自锁线 |
10 |
条 |
|
|
系统排线 |
1 |
条 |
|
|
安全叠加连线 |
Ф4电机安全叠加连线 |
30 |
条 |
|
|
配套教学资源 |
网络版，具有软件著作权 |
1 |
套 |
|
|
