SB-NJJ02型自动化夹具综合实验台

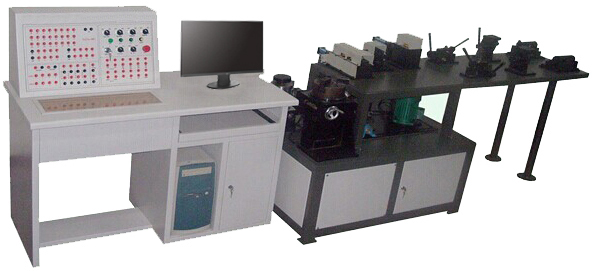

自动化夹具综合实验台适用于《机械制造技术基础》、《机械夹具》、《先进制造技术》、《机电一体化控制技术与系统》、《机械制造装备设计》、《可编程控制器的原理及应用》等专业课程。设备实验内容涉及机械、电气、液压、计算机控制技术等方面，覆盖面广，综合性强。各功能部件敞开性好，有利于加深学生的感性认识，通过多个模块，灵活组成各种系统。实验过程接近实际机电产品的组装调试过程，实战性强，学生可根据自己的构思进行创新设计。实验台由计算机、电气控制柜、夹具工作台及软件等部分组成。
一、自动化夹具综合实验设备的主要组成：
1、计算机（用户自备）
2、夹具工作台
六点定位平台及定位元件
（1）电动夹具：
1）电动三爪自定心卡盘
2）数控分度头
3）数控回转工作台
（2）液压夹具：
1）斜楔夹紧机构
2）铰链夹紧机构
3）联动夹紧机构
（3）手动夹具：
1）偏心夹紧机构
2）螺旋夹紧机构
3、
电气控制柜
PLC主机配置
配置三菱FX3U-48MR主机，集成数字量I/O（24路数字量输入24路数字量输出）RS-422通信口、SC-11通信编程电缆。
可编程控制器、继电器和接触器、步进电机控制系统、分区式创新型控制面板。
二、技术参数
|
技 术 规 格 |
参数 |
|
工作台外形尺寸 |
3050*800*1100mm |
|
步进电机进给速度 |
mm/min |
1—1200 |
|
步进电机快移速度 |
mm/min |
1500 |
|
交流电源 |
380AV/220AV,50HZ |
|
步进电机 |
步距角1.8° |
|
液压站 |
液压系统压力 |
≤2.5Mpa |
|
油泵电机 |
370W，1400r/min |
|
其它 |
液压集成块：1个；节流阀：2个;溢流阀:1个;电磁换向阀:1个;液压缸:2个；压力表：1个。 |
|
随机附件 |
压力表：1个 |
|
随机资料 |
1.使用说明书；2.实验指导书 |
三、基本实验项目
1、
PLC编程软件的学习与使用实验
2、PLC顺序控制程序设计与调试实验
3、步进电机定位控制实验
4、
PC与 PLC双向通信程序设计与调试实验
5、
PC与 PLC两极控制程序设计与调试实验
6、六点定位平台及定位元件实验
7、手动夹具实验
8、数控分度头控制实验
9、数控回转工作台控制实验
10、电动三爪自定心卡盘控制实验
11、液压夹具控制实验
12、夹具综合实验
13、自动化夹具的现场教学实验
|
