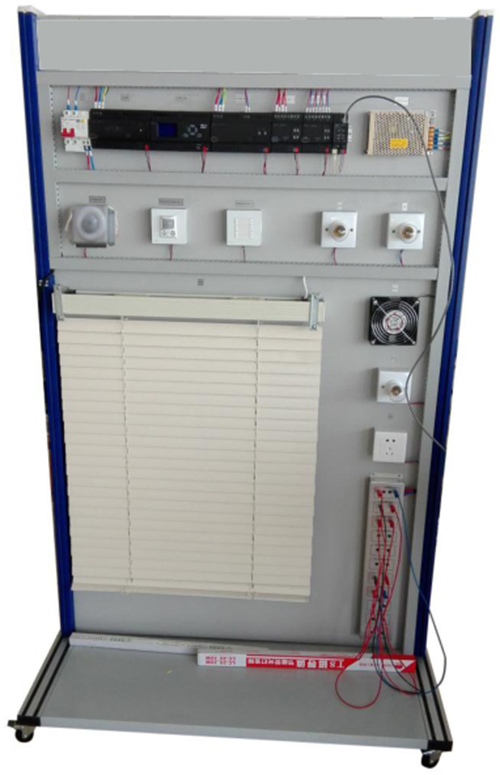

SBLY-ZN楼宇智能控制实训装置
一、楼宇智能控制实训设备概述
楼宇智能控制实训装置满足职业院校的电工电子类教学实训要求，满足电工技师、高级技师职业技能认定要求，并适用于各级技能竞赛。
二、楼宇智能控制实训装置技术条件
1．输入电源：单相三线 AC220V±10％ 50HZ
2．工作环境：温度-10℃－+40℃ 相对湿度<85％（25℃） 海拔<4000m
3．电源控制：自动空气开关通断电源，有过流保护、漏电保护装置等
4．输出电源： 直流稳压电源：24V/3A，具有限流型短路软保护和自恢复功能
三、综合实训内容
1. KNX总体的安装和布线实训
2. KNX智能面板的安装及接线实训
3. KNX开关量输出模块安装及接线实训
4. KNX智能窗帘控制器安装及接线实训
5. KNX逻辑控制器安装及接线实训
6. KNX十二合一传感器安装及接线实训
7. KNX调光模块安装及接线实训
8. KNX通讯连接实训
9. KNX软件使用实训
10. KNX编程及编制程序的方法实训
11. KNX各元器件的认知和接线方式
四、楼宇智能控制实训设备清单及参数要求
|
序号 |
品名 |
规格参数 |
单位 |
数量 |
|
1 |
4路10A智能开关控制器 |
HDL M/R4.10.1-331 |
台 |
1 |
|
2 |
2路6A调光控制器 |
HDL M/D02.1-432 |
台 |
1 |
|
3 |
2路窗帘控制器 |
HDL M/W02.10.1-231 |
台 |
1 |
|
4 |
6按键晶典系列面板 |
HDL M/P03.2-4810 |
台 |
1 |
|
5 |
总线电源模块 |
HDL M/P960.1 |
台 |
1 |
|
6 |
IP网关 |
HDL KNX/EIB M/IPRT.1 |
台 |
1 |
|
7 |
移动传感器 |
HDL M/IS05.1 |
台 |
1 |
|
8 |
光线传感器 |
HDL M/HSIU05.1.480 |
台 |
1 |
|
9 |
逻辑定时控制器 |
HDL M/TM04.1-432 |
台 |
1 |
|
10 |
控制线缆 |
HDL RVVP0.75*4 |
米 |
5 |
|
11 |
86型眀盒 |
86型 |
个 |
3 |
|
12 |
86型螺口灯座 |
|
个 |
3 |
|
13 |
5孔插座 |
86型 |
个 |
1 |
|
14 |
断路器 |
DZ47LE-63 2P 10A |
个 |
1 |
|
15 |
电动窗帘 |
700*1000mm |
套 |
1 |
|
16 |
排风扇 |
120*120*38 AC220V |
个 |
1 |
|
17 |
输出折弯件 |
500×90mm |
块 |
1 |
|
18 |
软件 |
HDL-KNX |
套 |
1 |
|
19 |
导线、通讯线等附件 |
|
套 |
1 |
