2024年7月27日电气自动化技术考核实训装置,电气自动化实训平台

SBDQ-ZDHT电气自动化技术考核实训装置

一、电气自动化技术考核实训装置概述

电气自动化技术考核实训装置、随着信息化技术的发展，高新技术渗透各个产业，电气技术作为高新技术发展的核心技术，和人们生活密切相关，成为推制造业转型升级的重要力量。电气技术正朝着集成化、自动化、智能化方向发展，作为科技进步的产物，例如机器人、数控机床、自动产线等无不渗透着电气技术的应用，而其装配、调试及维修更需要大量的电气专业技术人员，如何为制造企业培养具备电气专业综合能力的专业人才，如何有效评价电气专业人才是否具备相应的综合技术技能，就显得非常重要。

电气技术考核实训装置是根据中等职业教育技能型人才培养目标及其技能教学要求，结合电力电气专业人才在生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品，满足机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工技术基础》、《电工测量与仪表》、《电机与电气控制》、《PLC综合控制》、《电动机控制电路》、《电力拖动控制电路》、《电力拖动控制线路与技能训练》等相关专业模块的职业能力教学与实训和技能考核的要求。

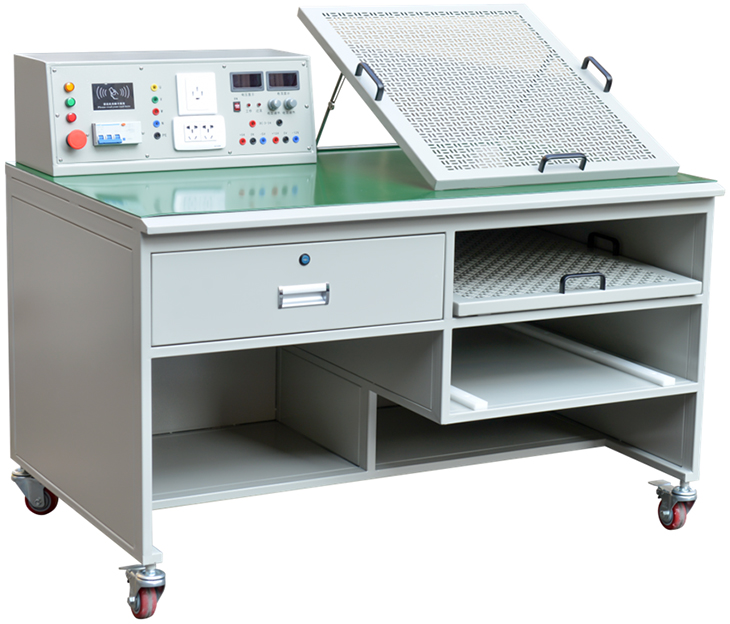

该图仅供参考

二、功能特点

实训装置为单工位设计。左边为实训电源台部分，右侧为实操平台部分。一体化设计，结构新颖。电源输出采用安全插座加插座形式输出，最大限度为使用者提供安全与便利。

实训装置由电源部分、实操部分、储物部分组成。桌面设计高度750mm符合人体工程学，满足绝大部分使用者的使用体验，底部装有4个万向福马轮，方便移动和固定。

电源部分：配备刷卡去电功能，提供实训交流电源 AC 380V、220V，直流电源 DC 0-24V可调，DC±5V; DC±12V;。

操作部分：由一块700X600mm的网孔板为主体，网孔板可根据用户习惯调整倾斜度，满足不同的使用习惯，网孔采用德国的先进工艺，采用改进型椭圆形孔加工，配合专用的固定胶粒，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。

储物部分：该部分可存放实操器件、工具等，空间利用率大，内部有隔板作为分隔区域。

设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了丝网印刷新工艺、钢制喷塑新工艺等先进工艺。

电气技术考核实训装置包含实训桌、智能电源控制模块、智能监控模块、电气实训模块、满足电气专业的实训考核的要求。

三、技术指标

1、工作电源：三相五线供电 AC 380 V ±10% 50 Hz；最大功率：≤500Ｗ；

2、电网电压指示：设有三相电压指示灯，可分别指示电网输入的三相线电压；

3、实训装置外形尺寸：长（mm）×宽（mm）×高（mm）＝约（1300mm×800mm×1000mm）±10mm

4、工位提供安全型插孔三相电源输出，单相电源输出采用插板；

5、安全保护措施：具有接地保护、短路、过载、漏电保护功能，安全符合相关的国家标准。漏电保护动作电流：≤30mA、≤0.1S；设置有一个总电源开关，具有漏电保护功能，当漏电电流达30mA时，保护装置动作，为工位单独提供三相四线交流电源输出；设有急停按钮，按下立即切断三相电源输出；

序号	名称	单位	数量	备注
1	电气技术考核实训装置	台	1	详细配置见配置清单
2	配电及照明电路实训板	块	1	详细配置见配置清单
3	电力拖动实训挂板	块	1	详细配置见配置清单
4	工具	套	1	详细配置见配置清单
5	耗材	套	1
6	实训电机	台	1	M2002-A	三相异步电动机（380V，单速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y
6	实训电机	台	1	M2004-A	三相双速异步电动机PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC 380 IN(A):0.25/0.2、连接组别：△/2Y
7	实验说明书	本	1	指导学生实训
8	安全连线	包	1

	序号	名称	规格型号	单位	数量
电力拖动实训板	1	空气开关	DZ47-603P3AC型	个	1
	2	空气开关	DZ47-602P3AC型	个	1
	3	交流接触器	CJT1-10，220V	个	4
	4	热继电器	JR16B-20/3	个	1
	5	时间继电器	ST3PA-B 220V（带底座）	个	2
	6	按钮盒子	LA10-3H(CHNT-NP2)	个	2
	7	行程开关	LX19-001	个	4
	8	端子排	JF5-2.5 mm25位	个	12
	9	线槽	3025	套	1
	10	控制变压器	BK-100VA	个	1
	11	辅助锄头	F22	个	4
配电及照明电路实训板	1	单相电度表	DD282220V 0.5（2）A	个	1
	2	剩余电流动作断路器	NBH8LE-401P+N3A	个	1
	3	空气开关	DZ47-601P3AC型	个	4
	4	螺口灯座	暗装，带底盒。	个	2
	5	螺口灯泡	40W220V E27	个	2
	6	五孔带开关插座	暗装，带底盒	个	1
	7	五孔不带开关插座	暗装，带底盒	个	1
	8	双控开关	暗装，带底盒	个	2
	9	零线排	6位左右	个	1
	10	地线排	6位左右	个	1
	11	接线端子排	5位	个	3
工具	1	一字螺丝刀	3寸	把	1
	2	十字螺丝刀	3寸	把	1
	3	一字螺丝刀	2×75	把	1
	4	十字螺丝刀	2×75	把	1
	5	尖嘴钳	6寸	把	1
	6	剥线钳	HS-700D	把	1
	7	镊子		把	1
	8	斜口钳	6寸	把	1
	9	电烙铁		把	1
	10	数字万用表	MY60	只	1
耗材	1	电源线	已做好（含三相五线插头1个，五芯护套线2米）	套	1
	2	导线BVR	黄色 0．75mm2	米	50
	3	导线BVR	绿色 0．75mm2	米	50
	4	导线BVR	红色 0．75mm2	米	50
	5	导线BVR	蓝色 0．75mm2	米	50
	6	导线BVR	黄绿双色 0．75mm2	米	50
	7	双线插针	TE1008	只	200
	8	异型号码管	1.5 mm2	卷	1
	9	焊锡丝		米	10
