SBC-汽车CAN数据传输网络系统示教板

一、产品简介

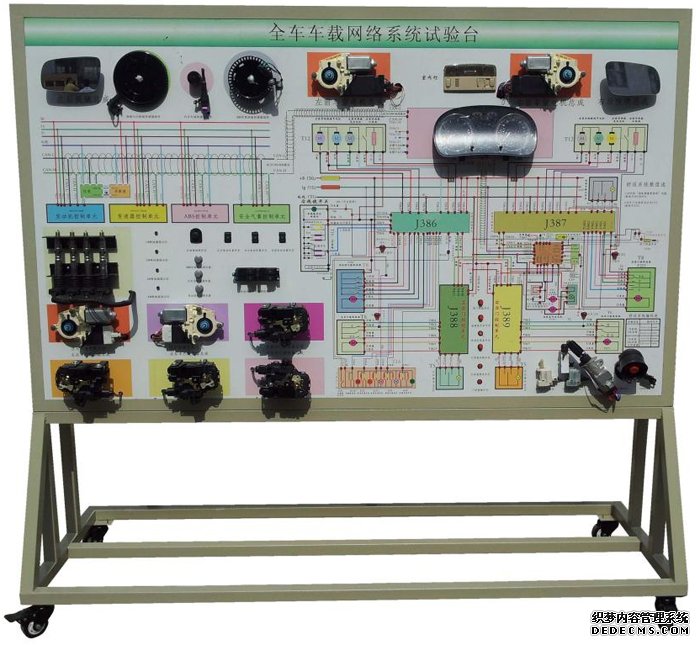

采用全新Ｂ５CAN数据传输网络系统实物为基础，充分展示CAN数据传输网络系统的组成结构和工作过程。
适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。
本设备满足汽车职业教育的"五个对接十个衔接"的教学需要。

二、功能特点
1.真实可运行的CAN数据传输网络系统，充分展示车载网络系统的组成结构。
操纵各种数据传输信号的电路元件，如档位开关、节气门信号、转速信号、水温信号、防盗信号、电动窗开关信号、门锁信号等，真实演示CAN数据传输网络系统的工作过程。
2.示教板面板采用耐撞击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析车载网络系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测CAN数据传输网络系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：2400×700×1800mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
