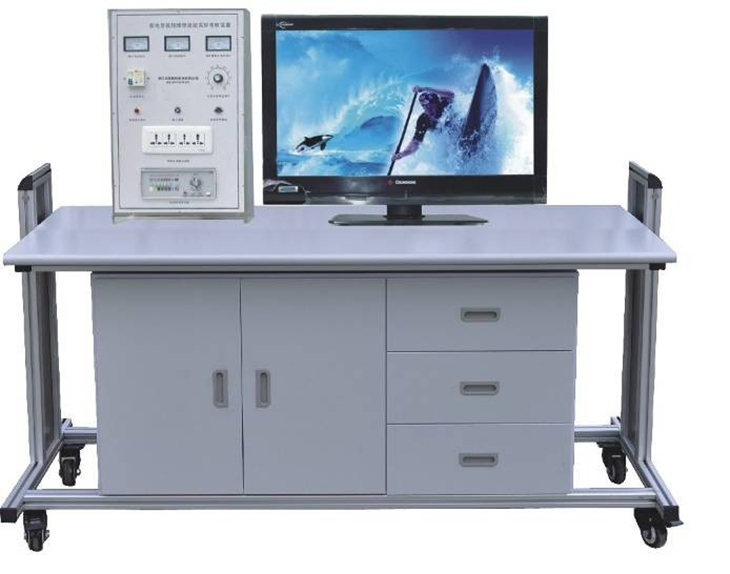

SB-JD15型电视机维修技能实训考核装置
一、产品概述:
维修技能实训考核型家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
二、技术性能
1.输入电源：单相三线制AC220V±10%
50HZ
2.工作环境：温度-10℃～+40℃
相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：15.平台尺寸:长×宽×高为1600mm×650mm×1200mm
三、系统配置
（1）提供单相交流电源、线间直接短路自动保护装置。
（2）提供～220V插座2只，为外部仪器提供工作电源。稳压电源，一路输出电压均为24V。开关电源：+5V，、12V
。
（3）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源
图象清晰、图形、采样率高、色彩准确.分为圆、点、格、黑白格、彩色、单色等16种形式，可通过
按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口）信号制式：PAL-D/K显示图象共16幅无）
彩条（75/0/75/0） 白光栅（75）
红光栅（75） 光栅（7蓝光栅（黑光栅
级阶梯 十字中心及显示幅值 四阶棋盘
彩色棋盘。
(4)、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
（5)、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉
OK，具有前置放电路及卡拉OK混响电路。
(6)、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。
(7)、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
四、液晶电视技术指标:
1.显示器尺寸：32寸；
2.对比度：400：1；
3.分辨率：1920×1080；
4.反应时间：<16
ms；
5.屏幕亮度：500cd/㎡；
6.视角：178度；
7.屏幕比例：16∶9；
8.制式：NTSC/PAL/SECAM；
9.输入：YPbPr；VGA；HDMI；AV；USB
10.工作电源：AC220V±10%-50Hz；
11.环境温度：5℃～35℃；
12.相对湿度：≤85%（25℃）；
13.整机功耗：＜100W；信号输入：射频48MHz-470MHz；
四、家用电器原理与维修仿真教学软件:系统采用模块化结构，包含调幅收音机、电视机、洗衣机等三种主要电器认知与维修68个知识点。系统采用三维动画与二维交互动画编程相结合技术，以技能训练为核心，以项目为引领，以任务为驱动，以工艺步骤为主线，以学生交互训练为主体，具有很强的职业性、情境性、交互性、智能型。
|
单元名称 |
一级模块 |
二级项目 |
三级项目 |
|
调幅收音机 |
器件认知 |
|
|
|
器件布局 |
|
|
|
工作原理 |
|
|
|
整机调试 |
|
|
|
实战演练 |
|
|
|
考考你 |
|
|
|
电视机 |
组成电路 |
|
|
|
实战演练 |
伴音通道 |
|
|
场扫描电路 |
|
|
电源电路 |
|
|
高频调谐器 |
|
|
行扫描电路 |
|
|
视放与显象管电路 |
|
|
视频解码电路 |
|
|
遥控系统 |
|
|
中频电路 |
|
|
综合故障（1、2） |
|
|
维修训练 |
行扫描 |
组成框图 |
|
主板电路 |
|
原理电路 |
|
检修流程 |
|
关键点波形 |
|
工作过程 |
|
常见故障 |
|
故障查寻 |
|
故障排除 |
|
视频解码 |
组成框图 |
|
主板电路 |
|
原理电路 |
|
检修流程 |
|
关键点波形 |
|
工作过程 |
|
常见故障 |
|
故障查寻 |
|
故障排除 |
|
遥控系统 |
组成框图 |
|
主板电路 |
|
原理电路 |
|
检修流程 |
|
关键点波形 |
|
工作过程 |
|
常见故障 |
|
故障查寻 |
|
故障排除 |
|
中频电路 |
组成框图 |
|
主板电路 |
|
原理电路 |
|
检修流程 |
|
关键点波形 |
|
工作过程 |
|
常见故障 |
|
故障查寻 |
|
故障排除 |
|
综合故障 |
组成框图 |
|
主板电路 |
|
原理电路 |
|
检修流程 |
|
关键点波形 |
|
工作过程 |
|
常见故障 |
|
故障查寻 |
|
故障排除 |
|
洗衣机 |
控制部件 |
进水电磁阀 |
|
|
水位开关 |
|
|
常见故障 |
波轮不转 |
|
|
不能进水 |
|
|
洗衣机拆合 |
|
|
实战演练 |
波轮不转 |
|
|
电饭锅 |
实战演练 |
故障现象 |
|
|
动手训练 |
|
|
考考你 |
|
|
|
微波炉 |
实战演练 |
故障排除1 |
|
|
故障排除2 |
|
|
考考你 |
|
|
|
空调 |
实战演练 |
故障排除1 |
|
|
故障排除2 |
|
|
吸尘器 |
实战演练 |
故障排除1 |
|
|
故障排除2 |
|
|
考考你 |
|
|
|
DVD |
实战演练 |
故障排除1 |
|
|
故障排除2 |
|
|
故障排除3 |
|
|
