[产品型号]： [产品名称]：液晶电视维修教学实训考核装置 [价格]：元 [在线客服]：

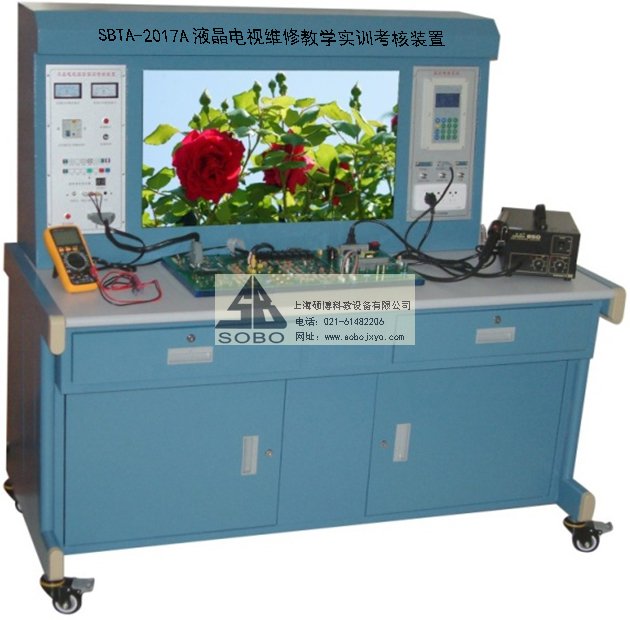

SBTA-2017A液晶电视维修教学实训考核装置

一、概述：

液晶电视实训装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业，信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、液晶彩色电视机维修实训》课程的教学与实训。32寸液晶电视实训装置也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。

二、设备特点：

1.随着科技的发展，精密的液晶电视主板、元器件用放大镜也难易看清、阻碍了教师、学生及电子爱好者对电路的分析研究、维修实训教学等重重困难！为此我公司投入科技人员开发了这款液晶电视维修实验台！实验台通过主板进行解剖分析研究，从而研发出一款将精密主板线路板放大、全方位解剖设计每个元器件独立清楚的展示在眼前、模块式组合、元件直观、贴片插件通用、焊接调试便利、为方便实验实训考核提供舒适的产品、解决了长期以来困扰教学的难题，填补了液晶电视教学产品的空白！

2.本实训装置液晶彩电电路板具有线路简洁、功能强大、性能优良等特点。
1)采用敞开式实训板，板上有完整的安装线路图、测试点、调整点，布局合理，插接方便；
2)具有漏电、短路、过载保护装置，彩电电源采用冷底板并备隔离变压器双重保护，在单元板上配有数字电压、电流输出显示；
3)用仪表调整，清晰度、灵敏度、稳定度高于常规家电实验台；
4)为满足各学校需求，在彩电实训电路板增设了智能考核装置。故障点由教师计算机根据考核要求设置，通过考核系统传送到学生的敞开式彩电实训单元，学生使用计算机或者单片机答题器进行答题。

5)设备设置实训考核故障点17个、故障设置开关24个，万用表/示波器测试方便、设有测试针测试点。

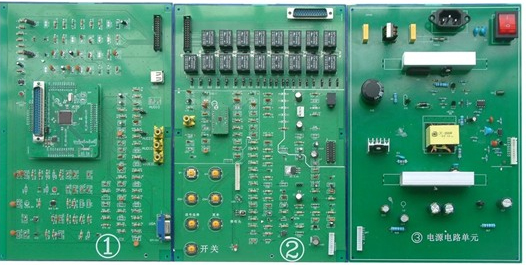

（实验板图片）

三、技术参数、配置及功能：

1.高清彩色信号发生器、为液晶电视机高频头接收、视频接收提供16种测试信号。

2.考核实训模块、元器件排列有序清楚直观、实验实训考核便捷、维修方便

3.液晶电视技术参数： 1)显示器尺寸：32； 2)对比度：600：l 3)分辨率：1366×768； 4)反应时间：<16ms； 5)屏幕亮度：1000cd／m2； 6)视角： >160度； 7)画面纵横比：16：9；8)制式：NTSC／PAL／SECAM； 9)输入：YPdp；YcbCr； 10)音频：SRSWOW三维空间环绕音效； 11)工作电源：AVll0—240V 50／60Hz；12)色彩数：1677万；13)像素：1677万。

4.（1）号实训模块（总线控制、音频处理、功能切换、屏驱动数据信号）电脑接口、音视频输入接口、USB插口、高清接口等功能、

5.（2）号实训模块特机开机电源控制、伴音电路、高频头电路

6.（3）号实训模块稳压电源电路

7.实训桌整体参数：
7-1输入电源：AC 220V±10％ 50Hz；
7-2外形尺寸：长(mm)X宽(mi)X高(mm)=1500×700×780；
7-3实训台材料：主体板材为三聚氰胺板；
7-4工作温度：0～35℃；
7-5工作湿度：20％～80％；
7-6安全保护：①漏电保护动作电流：≤30mA、 ≤0．1S；②具有过压、过流、过载、漏电保护措施，符合国家相关标准；

8.设备操作使用说明书：提供液晶电视工作原理图、电路图与实训装置一一对应

四、实验实训考核项目：
1) 液晶电视中各主要元器件的基本结构及基本工作原理
2) 认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3) 电子调谐器的测量与分析
4) 遥控及本机键盘控制测量与分析
5) 视频信号处理流程测量与分析
6) 音频信号处理流程测量与分析
7) AD模数转换控制测量与分析
8) 开关稳压电路测量与分析
9) 逆变器背光驱动电路测量与分析

序号	名称	单位	数量	备注
1	32寸液晶显示屏	只	1
2	铁质双层亚光喷塑实验台	台	1
3	液晶电视驱动板	块	3
4	PVG焊台	个	1
5	防静电电烙铁	把	1
6	数字万用表	台	1
7	高清EVD机	台	1
8	20M双踪示波器	台	1	自备或代购
9	贴片元件焊接练习板	套	5
10	实验指导书	本	1
