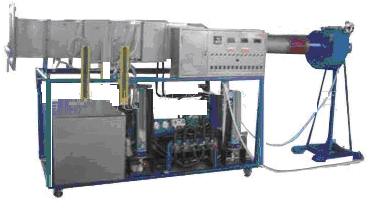

SB-12-2型空调制冷换热综合实验装置
一、概 述
空调制冷换热综合实验装置是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学
二，基本功能
本装置集直流空调，制冷压缩机性能，制冷热泵，表冷器性能，加热器性能于一体，可进行空气的加热，加湿，冷却，干燥，蒸发器，冷凝器进行换相，可测出各点温度、湿度、压力、风量、水流量及功率，计算出制冷量、功率、制冷系数、效率、并进行热平衡计算。
三，技术参数
|
优先级 |
序号 |
项目 |
要求 |
|
1 |
压差计 |
±100 mm |
|
2 |
压力表 |
-0.1～2.5MPa |
|
★ |
3 |
制冷压缩机组 |
2P |
|
4 |
冷凝器 |
2P |
|
5 |
蒸发器 |
|
|
★ |
6 |
离心风机 |
|
|
7 |
电热加湿装置 |
|
|
8 |
一次、二次加热装置 |
|
|
9 |
超压保护装置 |
|
|
10 |
转子流量计 |
|
|
11 |
传感器 |
|
|
12 |
电流表 |
|
|
13 |
电压表 |
|
|
14 |
风量测量装置 |
|
|
14 |
调压器及电控箱、电压仪表及温度切换装置 |
按型号标准配置 |
|
16 |
电源 |
电压：380V
功率：5KW |
|
17 |
外形尺寸 |
1800×700×1500 |
|
18 |
台架及控制屏 |
按型号标准配置 |
四，主要配置
|
序号 |
名称 |
数量 |
|
1 |
可视测试风洞 |
1套 |
|
2 |
引风机 |
1套 |
|
3 |
自动 调节风门 |
1套 |
|
4 |
制冷压缩机2P |
1套 |
|
5 |
风冷冷凝器2P |
1套 |
|
6 |
储液罐2P |
1套 |
|
8 |
水冷冷凝器1P |
1套 |
|
9
10 |
冷凝—蒸发可互换表冷器1P
热水加热及冷水表冷器1P |
套
1套 |
|
11 |
蒸汽加湿锅炉220V |
1套 |
|
12 |
电磁阀组220V |
2套 |
|
13 |
16路多功能数显温湿度测试系统 |
1套 |
|
14 |
玻璃转子水流量计 |
1套 |
|
15 |
3/8手阀 |
6套 |
|
16 |
热力膨胀控制阀2P |
2套 |
|
17 |
风压力计 |
2套 |
|
18 |
手持风速测量系统 |
1套 |
|
19 |
热电偶Pt100 |
4套 |
|
20 |
主机 温度检测系统 |
1套 |
|
21 |
压力保护系统 |
1套 |
|
22 |
静音水泵220V ，2只 供热系统， 冷水系统 |
各1套 |
|
23 |
工程配置材料 |
1套 |
|
24 |
各系统，仪表，说明书 |
各1套 |
五，实验目的
1 . 直流式空调过程演示实验和热平衡计算
2了解空调系统的空气处理过程，熟悉空气参数的调节方法，
3，了解掌握在空气中调节过程中对空气加热湿地方法。可进行制冷热泵型空调机组的制冷制热实验。
4，进行换热器（表冷器）阻力性能试验可进行用水做载冷剂对空气进行调节并对制冷压缩机的性能测试实验
5通过实测的温度、压力、风量，计算出空调过程热量及热平衡误差；
6通过实验测得的风量、压力、功率等参数，
7测定制冷压缩机性能；通过改变风量、温度、流量工况、
8测定换热器（加热器、表冷器）性能实验
9制冷制热的相互间的关系
|
