[产品型号]：SB-X5 [产品名称]：智能消防系统实训装置 [价格]：元 [在线客服]：

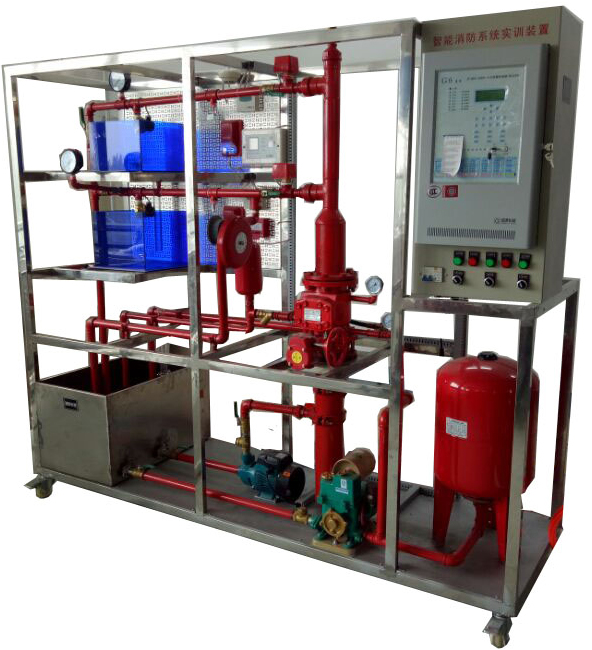

SB-X5智能消防系统实训装置

一、系统概述;

消防联动控制中心及喷淋灭火系统实训装置”依据[建筑消防设计规范]进行标准设计该系统具有消防控制联动中心、消防喷水灭火系统典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，可与广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。


二、系统特点

1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵

2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制

3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化

4、喷淋泵和气压罐等关键设备分别采用知名设备，稳定型强

5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

6、单片机采集系统

三、基本配置及参数

1.喷淋灭火系统配置

2.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。

3.喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时

4.高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP

5.湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa

6.玻璃球喷头：数量6个68℃温级

7.水流指示器：数量2个灵敏度15L-37.5L/min

8.感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级

9.感温探测器：1个总线编码型，报警电流小2MA、68℃温级

10.电源控制屏

提供交流电源：单相交流电220V 50Hz，带有过流保护

11.火灾报警控制器(联动型)

(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息

(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息

(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅

(4)可以现场编辑联动公式

(5)2个总线回路，可连接254个现场器件

(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘

5、探测器

配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。

6、输入模块、控制模块输入模块

主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。

7、联动盘现场接口

(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；

(2)两种输出控制方式可供选择，电平输出和脉冲输出。

8、手动报警按钮

火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号。

9、消防栓按钮

火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。

序号	产品名称	型号	主要参数	数量
1	等离子烟感探测器		工作电压：DC18-24v 报警电流20mA	1个
2	等离子温感探测器		工作电压DC18-24v报警电流20mA	1个
3	短路隔离器			1个
4	手动按钮		工作电压DC18-24v报警电流20mA 动作电流600UA	1个
5	智能化控制主机			1台
6	声光报警器		工作电压 16-28V启动电流：3.0MA	2个
7	继电器			2套
8	排风机			1个
9	闭式喷头		四分口径	1只
10	隐蔽喷头		四分口径	1只
11	水流指示器		一寸口径	1只
12	信号阀		110兰式	1个
13	水箱		700500400	1只
14	高位模拟水泵		电压AC220V;750W	1只
15	水位浮球阀		6分口径	1只
16	压力表		0-0.6MP	3只
17	消防泵		电压AC220V;750W	1台
18	不锈钢机架		22007001800mm	一台
19	水管套件		弯头，直能，水管，外丝，球阀，等	1套
20	喷水观察室		250*350mm	2间
